BIRD EYES
Sistema de Monitoreo de cámara inalámbrica
BHP ESCONDIDA
¿En que consiste el Bird Eyes?
Bird Eyes es un sistema orientado a la seguridad operacional en la industria minera. Está compuesto por cámaras diseñadas para operar en condiciones extremas, junto a un sistema de transmisores y monitores que permiten supervisión continua en tiempo real.
Su funcionamiento se basa en Inteligencia Artificial, lo que permite programar, analizar y anticipar situaciones de riesgo, fortaleciendo los estándares de seguridad en faena.
BIRD EYES
GRÚAS MÓVILES
BHP Escondida
Sistema Pendular para Grúas Móviles
Este péndulo amortiguado se sostiene o se fija a cualquier punto de la Grúa o equipo de Izaje, mediante una Base magnética de alto agarre. Sin embargo considerando la seguridad en todo momento, esta base magnética trae consigo una cadena de refuerzo ante caídas, la cual se fija a un punto específico en la Grúa o equipo de Izaje.
-
Cámara HD envía información a través de un cable coaxial blindado hasta un Amplificador de Señal, este Amplificador (AMP) recepciona la señal y la multiplica para las salidas requeridas; y las envía a través de un Cable coaxial blindado hasta el Transmisor TX ubicado en su misma base.
Transmisor TX envía información mediante RF hacia el receptor RX ubicado junto a cada uno de los Monitores Inalámbricos portátiles.
Receptor RX recibe la información y permite su visualización en Monitor Inalámbrico portátil.
-
Por una parte, contamos con una Cámara HD fabricada en aluminio de alta resistencia, robusta, con una imagen de video en alta definición.
Cuenta con un Transmisor TX altamente resistente, capacidad de comunicación de 150 metros vista, todo esto alimentado con una Batería de Litio recargable, diseñada para alto rendimiento, con una duración de hasta 28 horas continuas, en base a configuración de detección de NO uso de monitor por unos minutos.
Estos elementos están montados de manera compacta en una carcasa metálica con soporte y recubrimiento para una protección total.
Finalmente, todo este conjunto compacto es adosado a un cabezal tipo péndulo amortiguado, para una visión hacia el punto de carga en todo momento.

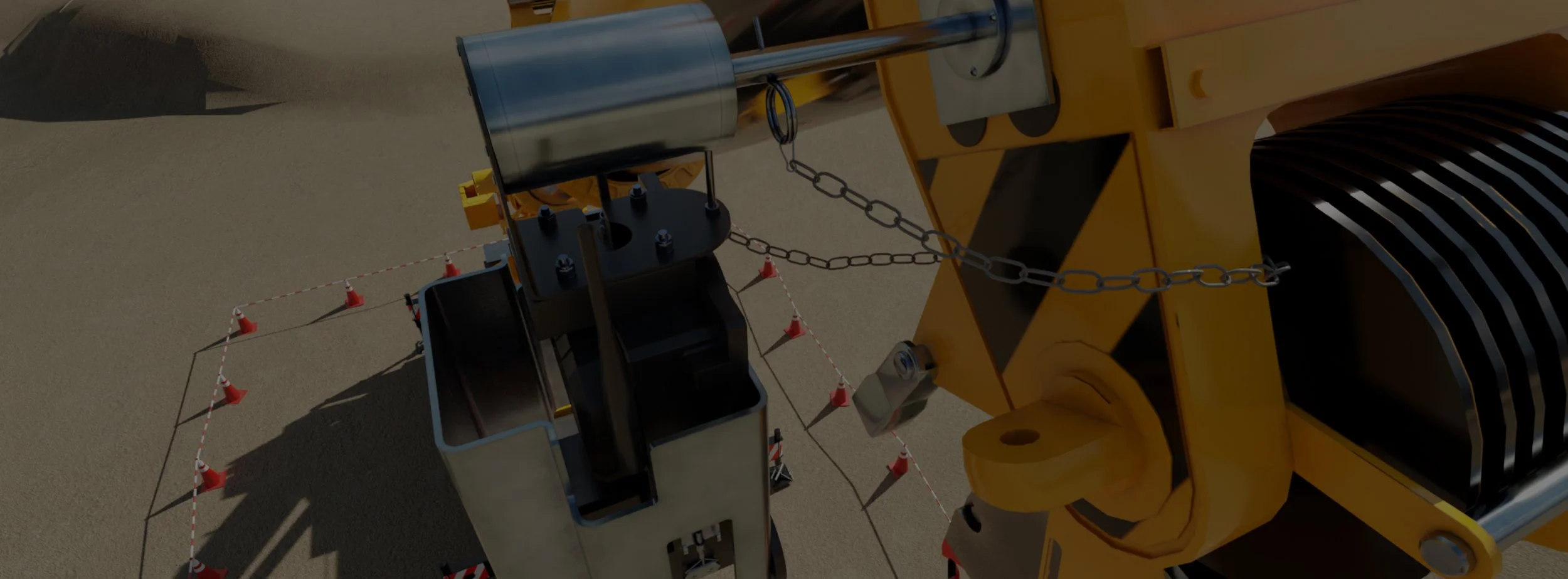

Este péndulo amortiguado se sostiene o se fija a cualquier punto de la Grúa o equipo de Izaje, mediante una Base magnética de alto agarre. Sin embargo considerando la seguridad en todo momento, esta base magnética trae consigo una cadena de refuerzo ante caídas, la cual se fija a un punto específico en la Grúa o equipo de Izaje.
Montaje System Pendular
BBox
BBox - TX
BBox - TX
Cámara
BBox - TX
Cámara - Péndulo
BBox - TX
Cámara - Péndulo - Carcasa
Montaje
RX - TX
BBox
BBox - TX
BBox - TX
Cámara
-
En cuanto a la comunicación, nuestros equipos cuentan con señal de Radiofrecuencia (RF), siendo esta, la que entrega un mejor resultado en ambientes mineros, industriales o donde existen diversos equipos operando con tecnologías similares.
Esta señal permite un mejor rendimiento de todo el sistema en sí, ya que otorga una mayor duración a las Baterías (sobre 30 horas continuas), mayor rango de distancia, Comunicación TX y RX sin pasar por un amplificador y mayor rapidez en la entrega y visualización de datos.
Por otra parte, la configuración mediante señal de RF contempla un analizador de señales o frecuencias (Modulo de Frecuencia Automática) en el sector donde se está operando; este analizador detecta tanto señales activas dentro del área, posibles señales parasitas, como así también señales disponibles.
Cuando detecta la posibilidad que alguna de estas señales pudiera interferir en la comunicación, realiza internamente un cambio de Frecuencia a alguna de las Frecuencias disponibles, esto lo hace de manera automática e imperceptible por el usuario, sin interferir en la transmisión de datos.
Finalmente, subrayamos el concepto de desarrollos Heavy Duty al considerar el que todos nuestros equipos pueden ser reforzados para ambientes ácidos o nubes con contaminación permanente, elevando el grado de protección de IP69K a NEMA 4X.
Vistas Cámaras
Vista Cámara Cenital a 10 mts. De Altura
Vista Cámara Cenital a 25 mts. De Altura
Vistas en monitores simultáneos con tecnología RF
-
Cámara HD envía información a través de un cable coaxial blindado hasta un Amplificador de Señal, este Amplificador (AMP) recepciona la señal y la multiplica para las salidas requeridas; y las envía a través de un Cable coaxial blindado hasta el Transmisor TX ubicado en su misma base.
Transmisor TX envía información mediante RF hacia el receptor RX ubicado junto a cada uno de los Monitores Inalámbricos portátiles.
Receptor RX recibe la información y permite su visualización en Monitor Inalámbrico portátil.
Vista con 1 Monitor
Vista con un segundo Monitor simultáneo
Vista con un tercer Monitor simultáneo
-
Todos los dispositivos que componen el bird eyes (cámara, transmisor, receptor y monitor) son autónomos y operan mediante baterías de litio de gran capacidad y recargables.
-
Asimismo, todos los dispositivos del bird eyes se montan o posicionan rápidamente gracias a sus bases magnéticas, optimizando los tiempos y evitando perforaciones o montajes irregulares.
BIRD EYES
Grúas Móviles
BIRD EYES

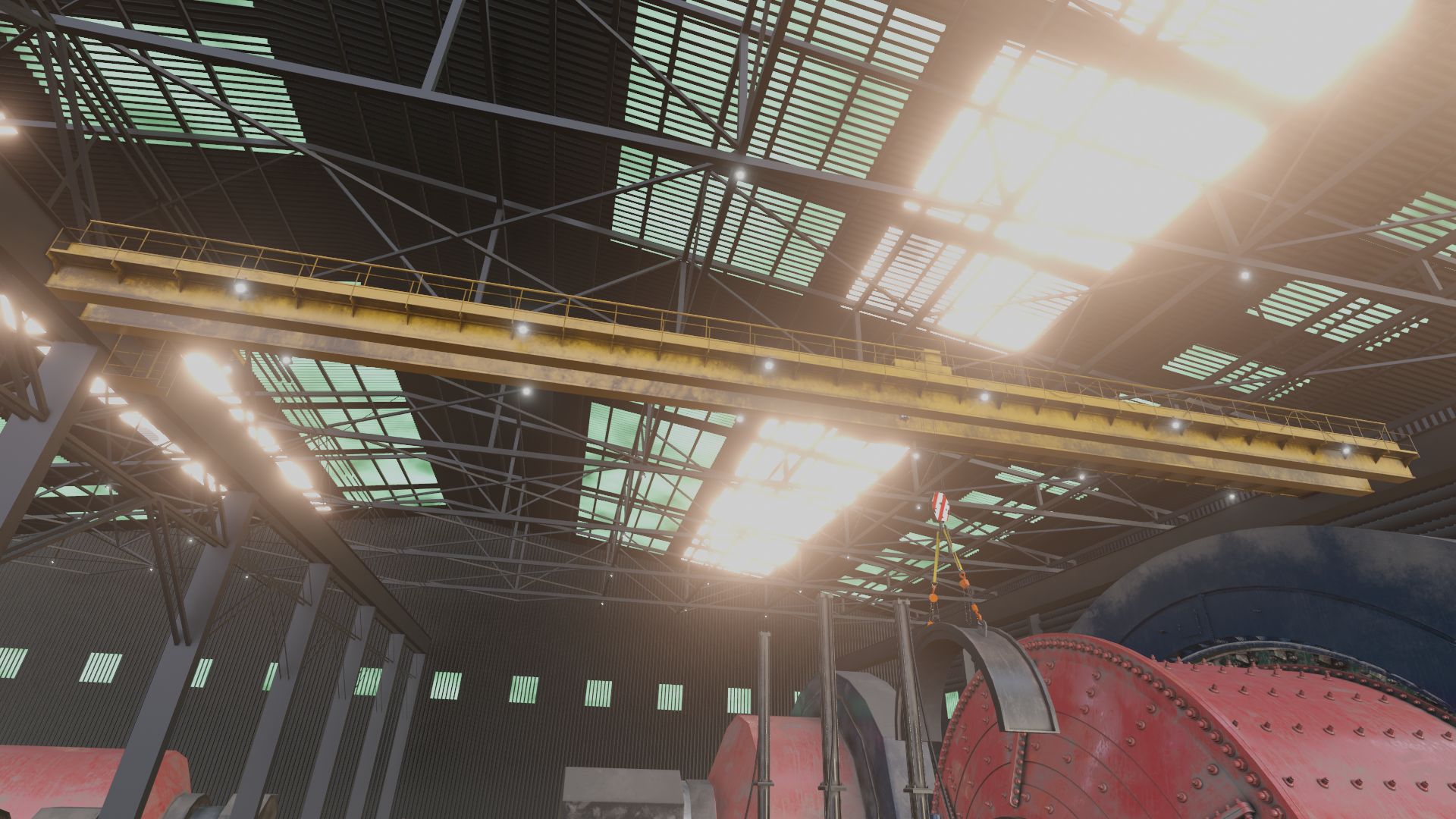

PUENTES GRÚAS
BHP Escondida
Sistema de Monitoreo
Nuestro sistema de Monitoreo fue desarrollado con el objetivo de ofrecer alternativas reales y solidas apuntadas a la seguridad operacional, en ambientes ya sea mineros e industriales. El eje principal de nuestros equipos y desarrollos es aportar con tecnologías adecuadas para el uso y función en lugares hostiles y en condiciones desfavorables.
SYSTEM
Cámara Fija
Una integración de equipos configurados para trabajar en conjunto y entregar una óptima solución ante la necesidad de contar con Vista Panorámica HD, equipos robustos y tecnología Inalámbrica.
-
Cámara HD envía información a través de un cable coaxial blindado hasta un Amplificador de Señal, este Amplificador (AMP) recepciona la señal y la multiplica para las salidas requeridas; y las envía a través de un Cable coaxial blindado hasta el Transmisor TX ubicado en su misma base.
Transmisor TX envía información mediante RF hacia el receptor RX ubicado junto a cada uno de los Monitores Inalámbricos portátiles.
Receptor RX recibe la información y permite su visualización en Monitor Inalámbrico portátil.
Montaje System Cámara Fija
BBox
BBox - TX
BBox - TX
Cámara
BBox - TX
Cámara - Carcasa
-
Por una parte, contamos con una Cámara HD fabricada en aluminio de alta resistencia, robusta, con una imagen de video en alta definición.
Cuenta con un Transmisor TX altamente resistente, capacidad de comunicación de 150 metros vista, todo esto alimentado con una Batería de Litio recargable, diseñada para alto rendimiento, con una duración de hasta 28 horas continuas, en base a configuración de detección de NO uso de monitor por unos minutos.
Estos elementos están montados de manera compacta en una carcasa metálica con soporte y recubrimiento para una protección total.
Montaje
RX - TX
BBox
BBox - TX
BBox - TX
Carcasa
-
En cuanto a la comunicación, nuestros equipos cuentan con señal de Radiofrecuencia (RF), siendo esta, la que entrega un mejor resultado en ambientes mineros, industriales o donde existen diversos equipos operando con tecnologías similares.
Esta señal permite un mejor rendimiento de todo el sistema en sí, ya que otorga una mayor duración a las Baterías (sobre 30 horas continuas), mayor rango de distancia, Comunicación TX y RX sin pasar por un amplificador y mayor rapidez en la entrega y visualización de datos.
Por otra parte, la configuración mediante señal de RF contempla un analizador de señales o frecuencias (Modulo de Frecuencia Automática) en el sector donde se está operando; este analizador detecta tanto señales activas dentro del área, posibles señales parasitas, como así también señales disponibles.
Cuando detecta la posibilidad que alguna de estas señales pudiera interferir en la comunicación, realiza internamente un cambio de Frecuencia a alguna de las Frecuencias disponibles, esto lo hace de manera automática e imperceptible por el usuario, sin interferir en la transmisión de datos.
Finalmente, subrayamos el concepto de desarrollos Heavy Duty al considerar el que todos nuestros equipos pueden ser reforzados para ambientes ácidos o nubes con contaminación permanente, elevando el grado de protección de IP69K a NEMA 4X.
Vista Cámara
y Placa “T”
Vista Cámara desde el carro
Placa tipo “T” Fijada al carro
Se diseñó un placa Tipo “T” de metal imantada que va adosada al puente grúa. La cámara se amarra con una cadena para su mejor fijación en caso de seguridad.
Vistas en monitores simultáneos con tecnología RF
-
Cámara HD envía información a través de un cable coaxial blindado hasta un Amplificador de Señal, este Amplificador (AMP) recepciona la señal y la multiplica para las salidas requeridas; y las envía a través de un Cable coaxial blindado hasta el Transmisor TX ubicado en su misma base.
Transmisor TX envía información mediante RF hacia el receptor RX ubicado junto a cada uno de los Monitores Inalámbricos portátiles.
Receptor RX recibe la información y permite su visualización en Monitor Inalámbrico portátil.
Vista con 1 Monitor
Vista con un segundo Monitor simultáneo
Vista con un tercer Monitor simultáneo
-
Todos los dispositivos que componen el bird eyes (cámara, transmisor, receptor y monitor) son autónomos y operan mediante baterías de litio de gran capacidad y recargables.
-
Asimismo, todos los dispositivos del bird eyes se montan o posicionan rápidamente gracias a sus bases magnéticas, optimizando los tiempos y evitando perforaciones o montajes irregulares.
BIRD EYES
Puentes Grúas
BIRD EYES
MONTAJES PALAS ELÉCTRICAS
En Desarrollo para BHP Escondida

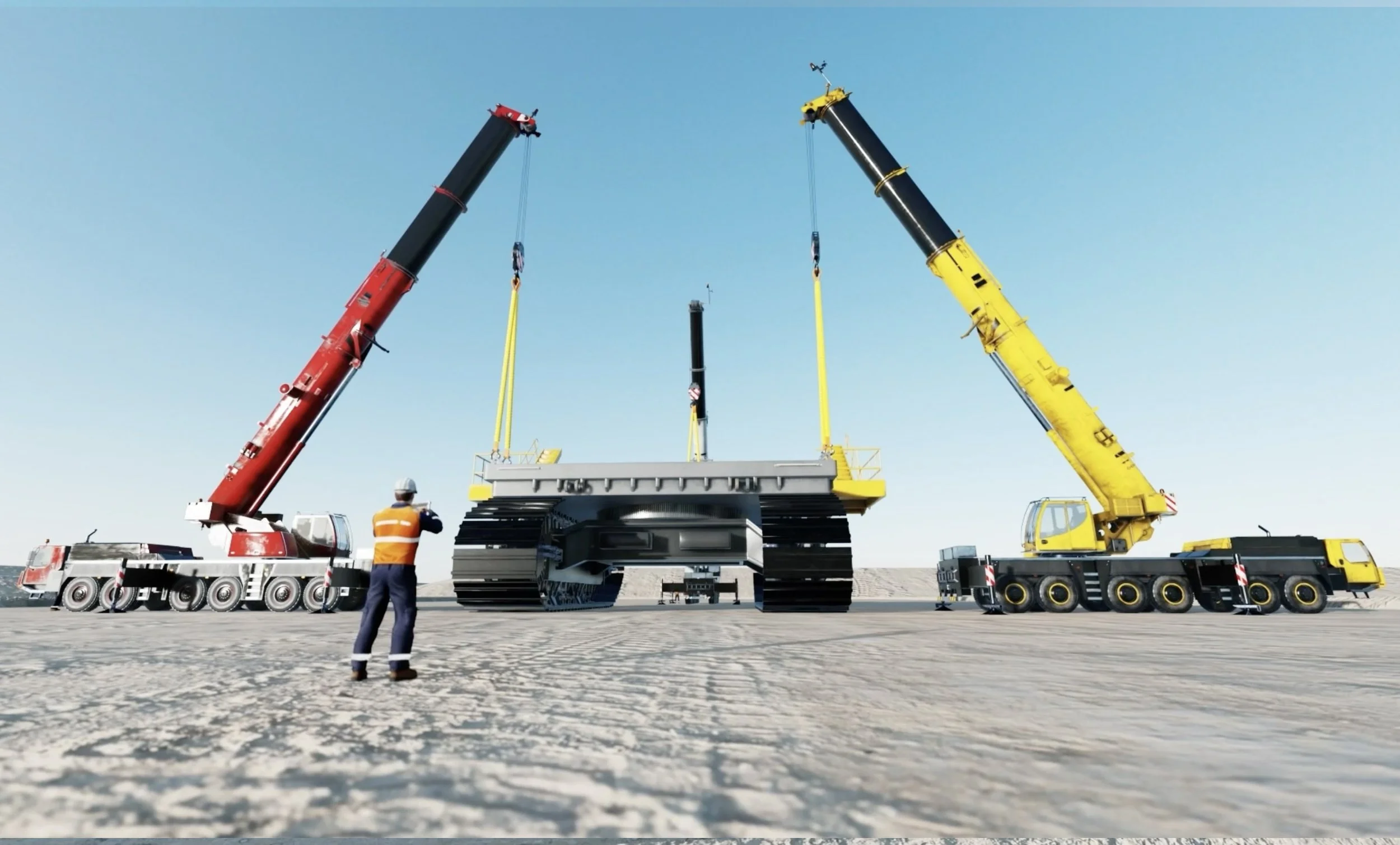

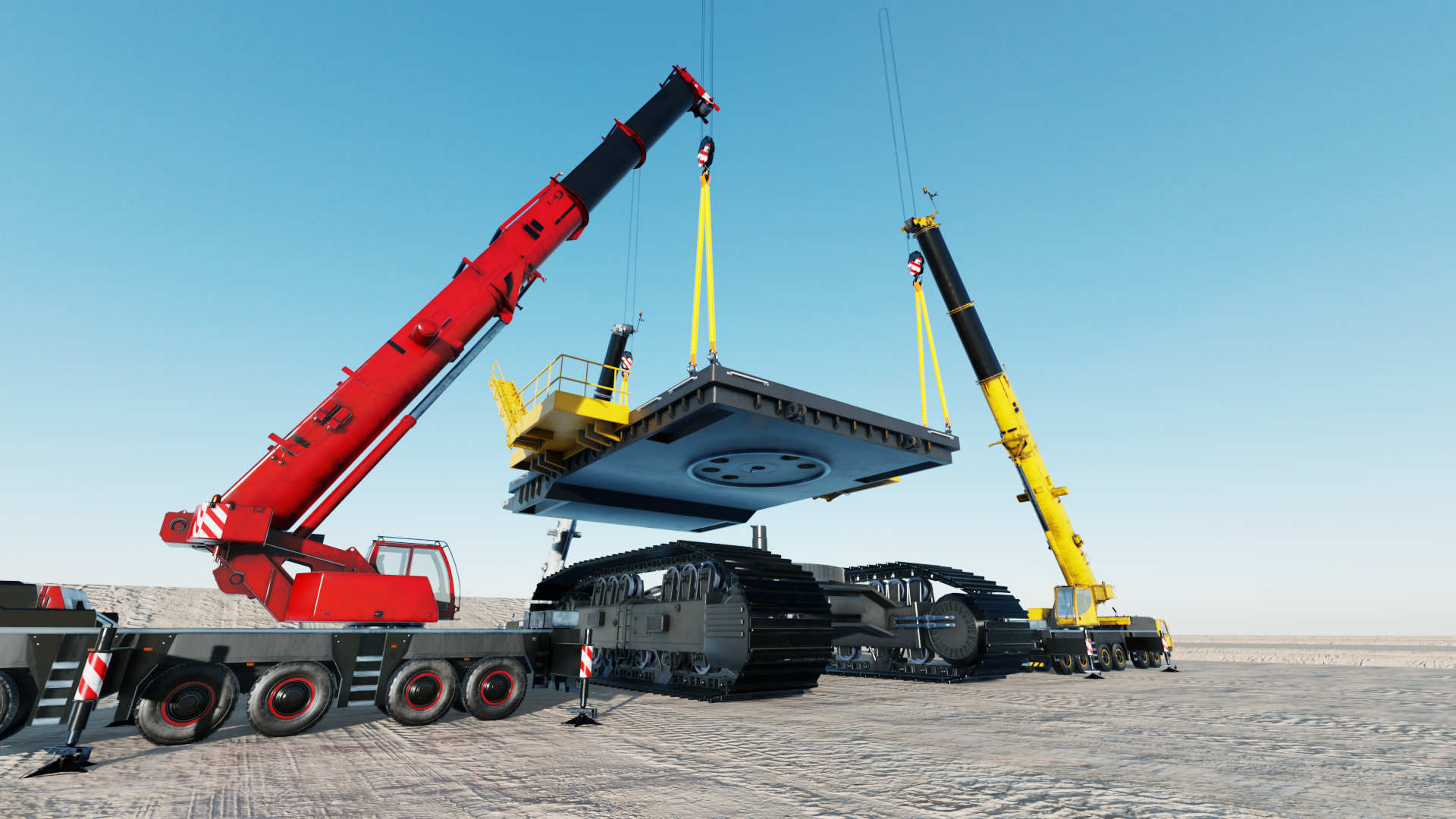

Sistema para apoyo en montaje de Palas Eléctricas de cable P&H 4800XCP
El sistema ha sido diseñado con el objetivo de MANTENER A LOS TRABAJADORES FUERA DE LA ZONAS DE RIESGOS permitiéndoles supervisar el Izaje desde lugares seguros y con una visualización detallada del procedimiento, ya sea desde TABLET en terreno o MONITORES de controles en oficinas.
Componentes del sistema
Cámara Inalámbrica Full HD+IA
Base Protectora Imantada
Tablet Rugged
-

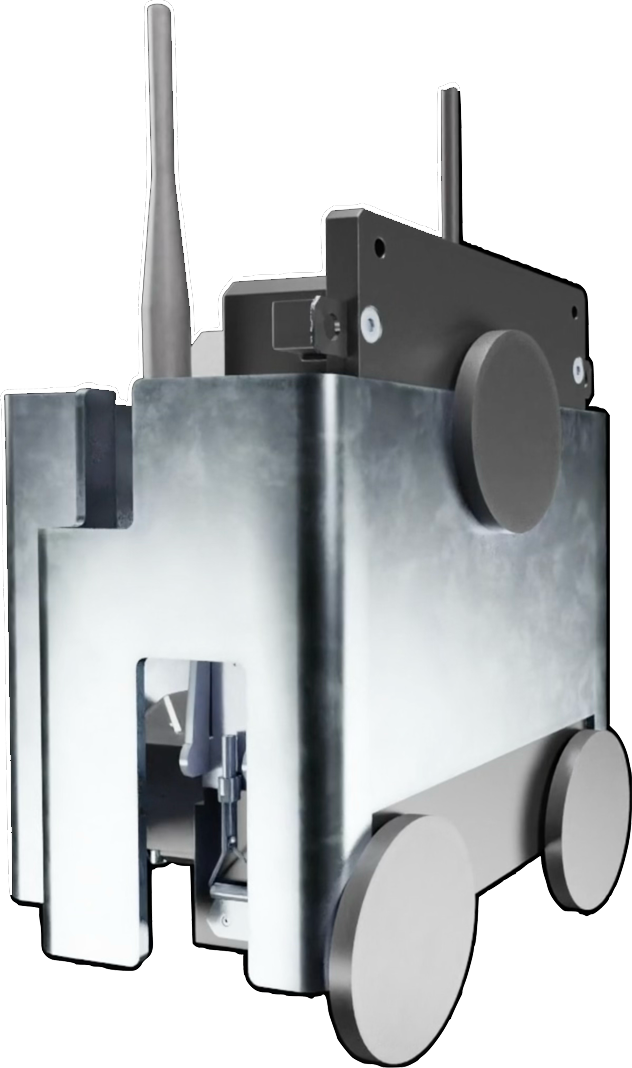

CÁMARA INALÁMBRICA FULL HD + IA
MIDE: • Distancia • Diámetro • Alineación • Nivelación • Desajustes • Grados de desplazamiento

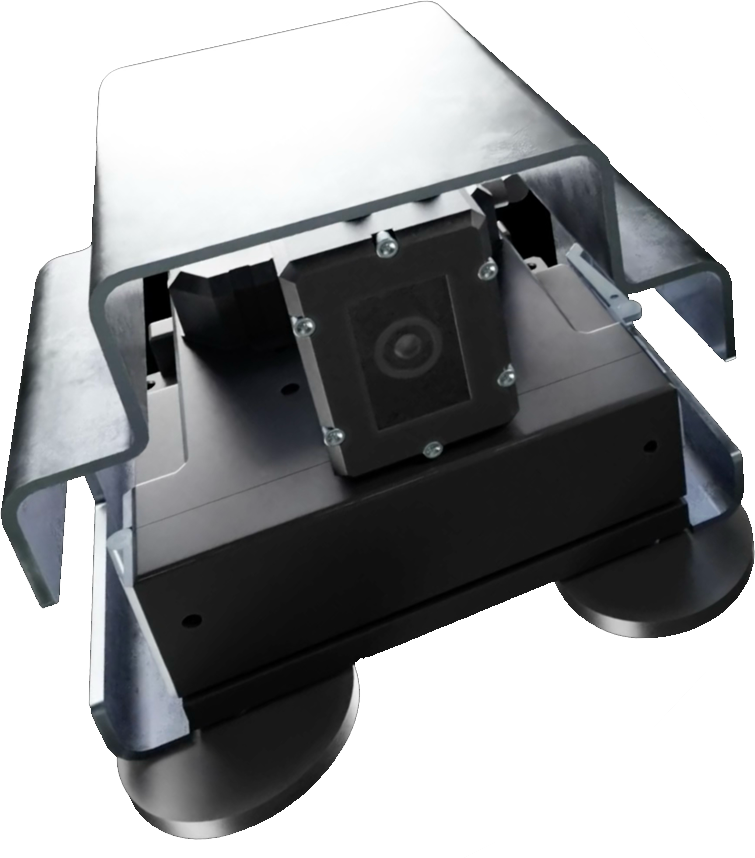

BASE PROTECTORA IMANTADA
• Posicionamiento seguro y firme
• En cualquier superficie metálica

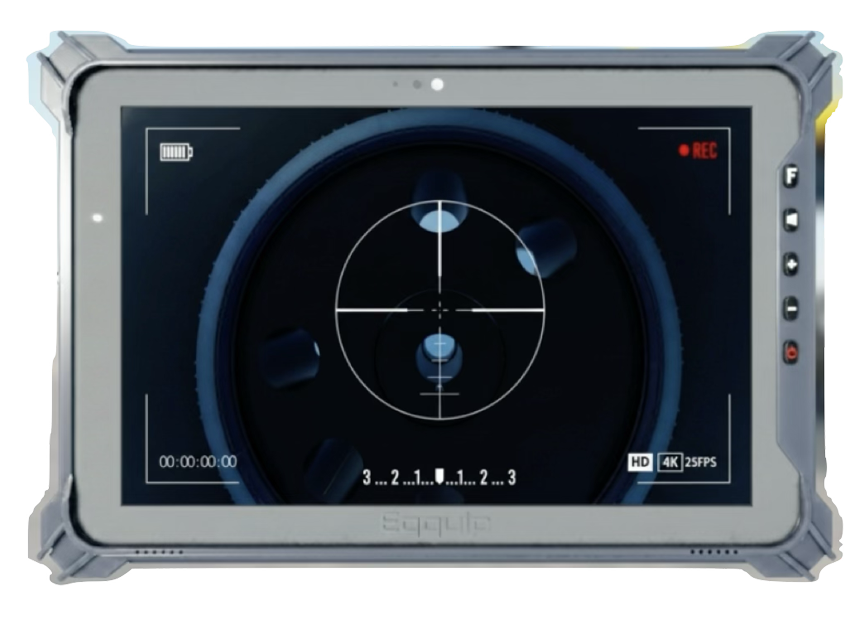

2 TABLET RUGGED
Una buena solución de movilidad, diseñada especialmente para para ambientes hostiles.
• Extremadamente fuertes
• Excepcionalmente personalizadas
Vistas del posicionamiento de dos cámaras en el Truck frame y Revolving Frame

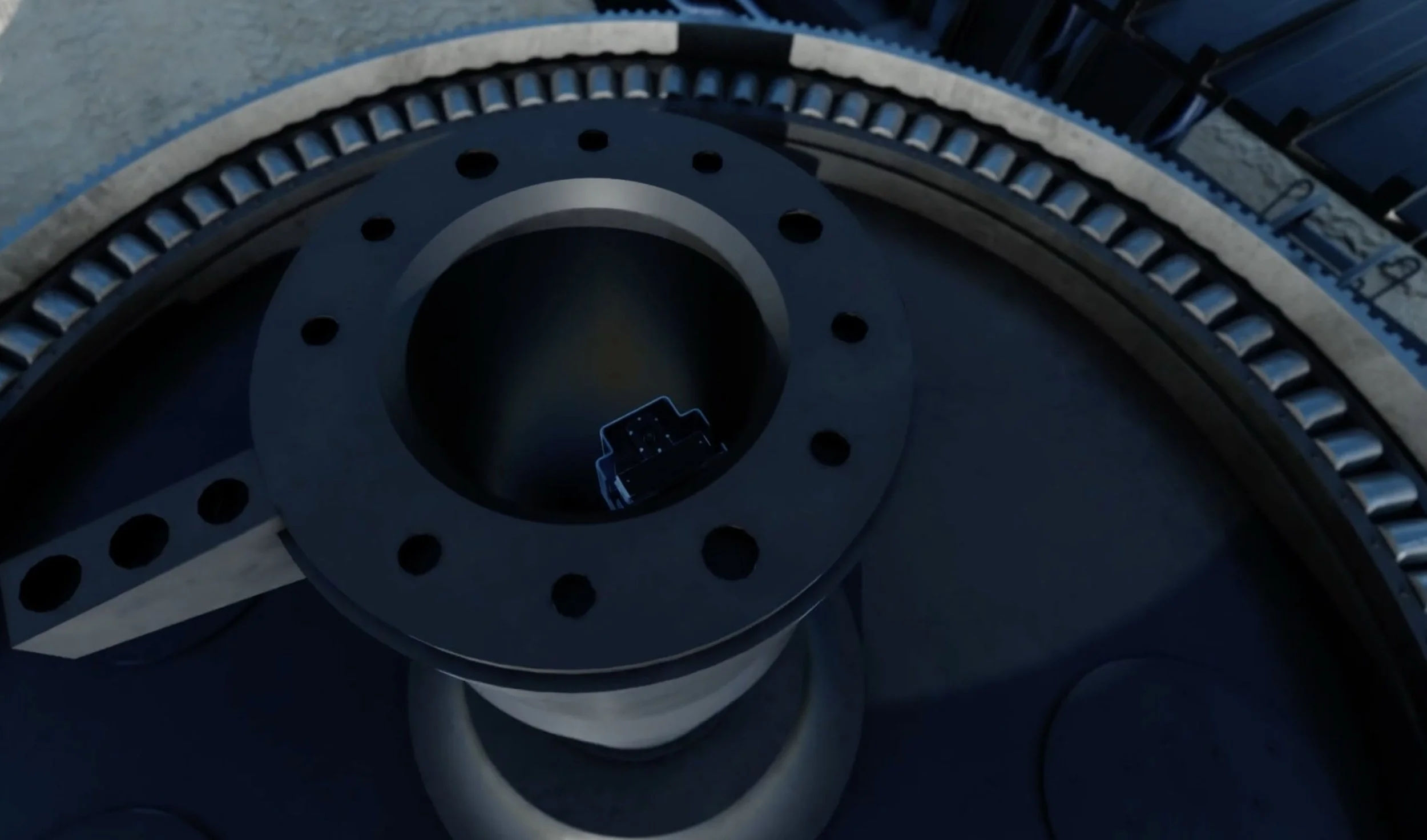

La primera cámara se ubica en el interior del eje de la oruga aprovechando su estructura hueca para tener una vista directa del punto de acople

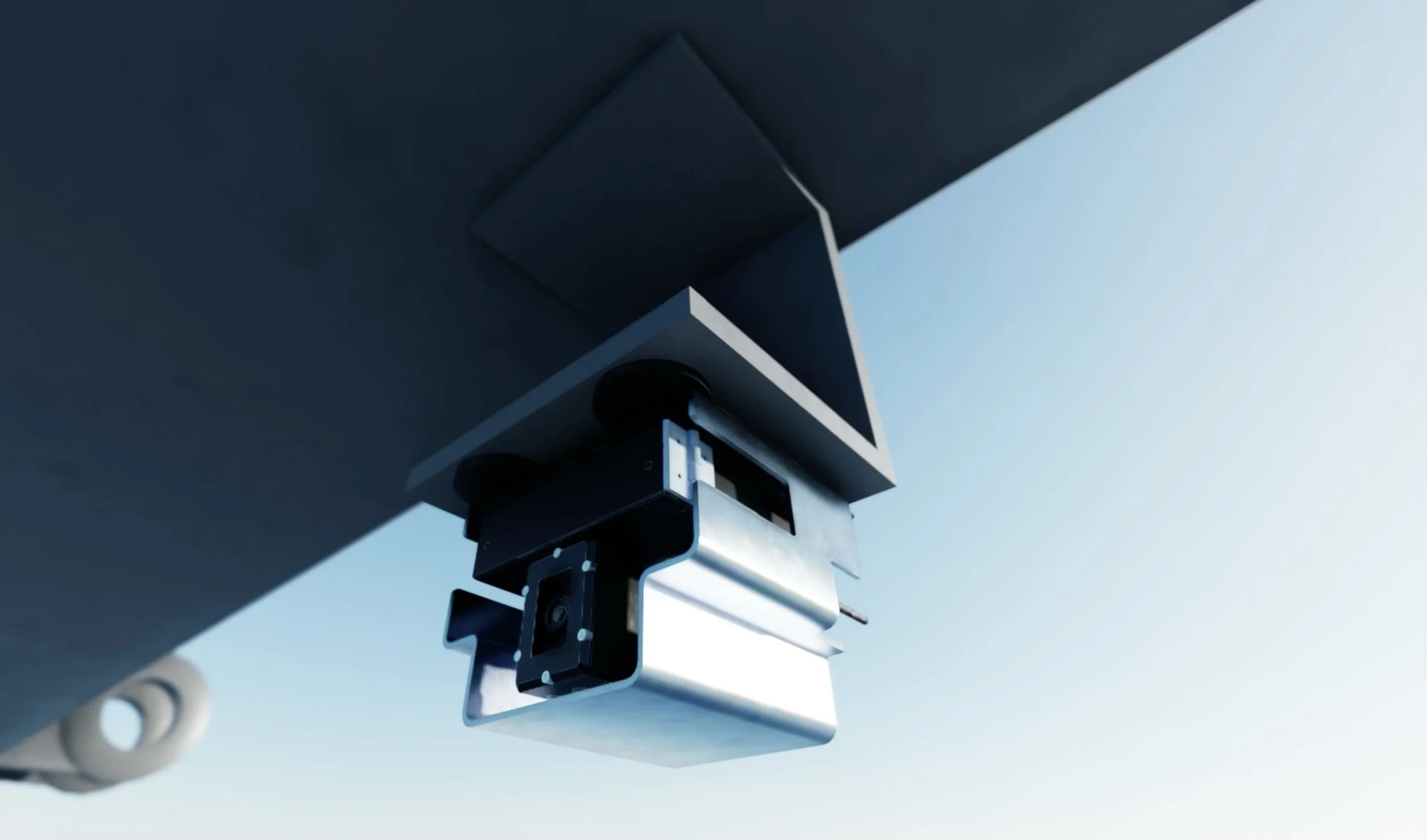

La segunda cámara se instala en el revolving frame fijada mediante una estructura metálica y un sistema de imanes que garantiza estabilidad y precisión en la toma de imágenes para facilitar los trabajos de nivelación

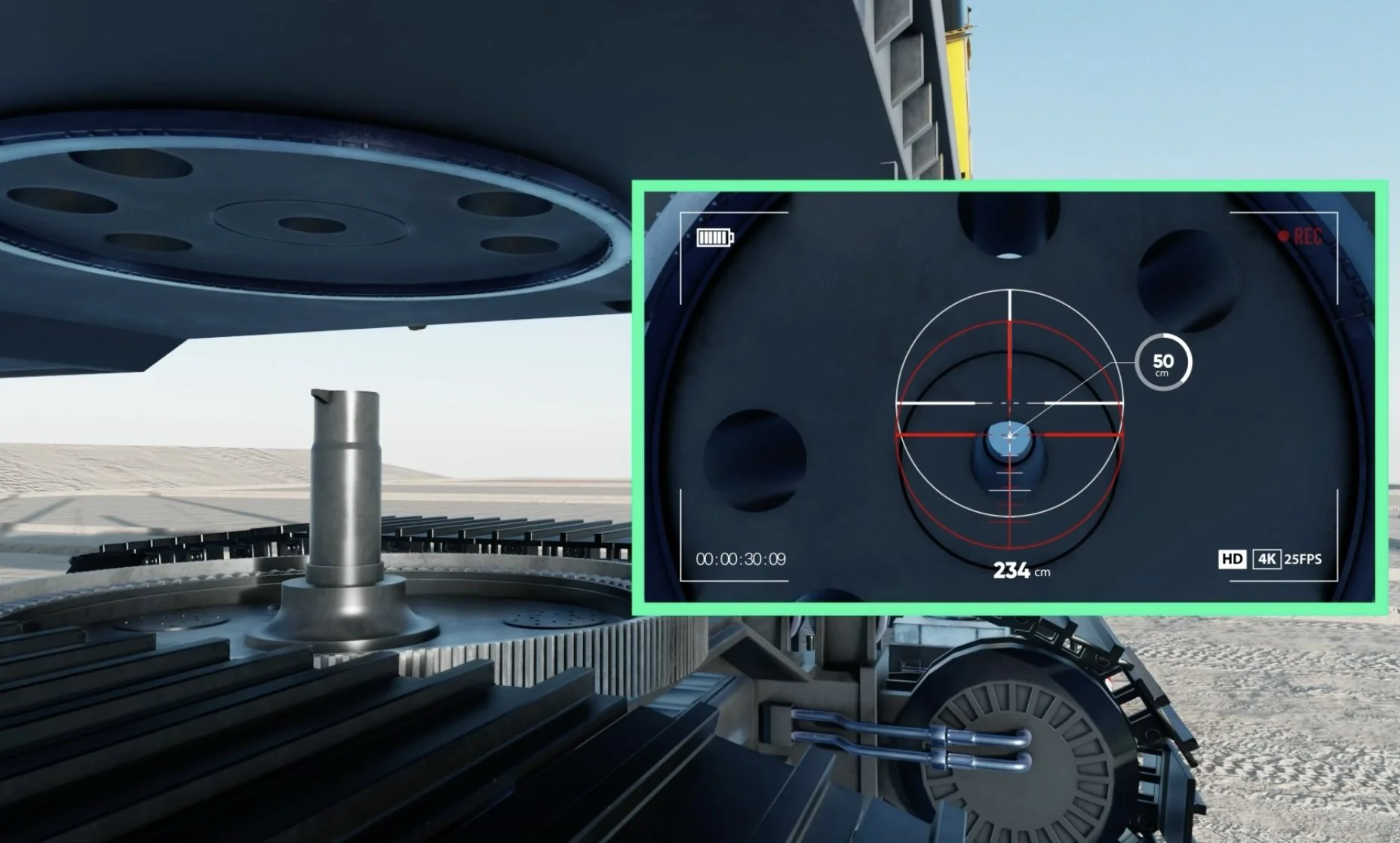

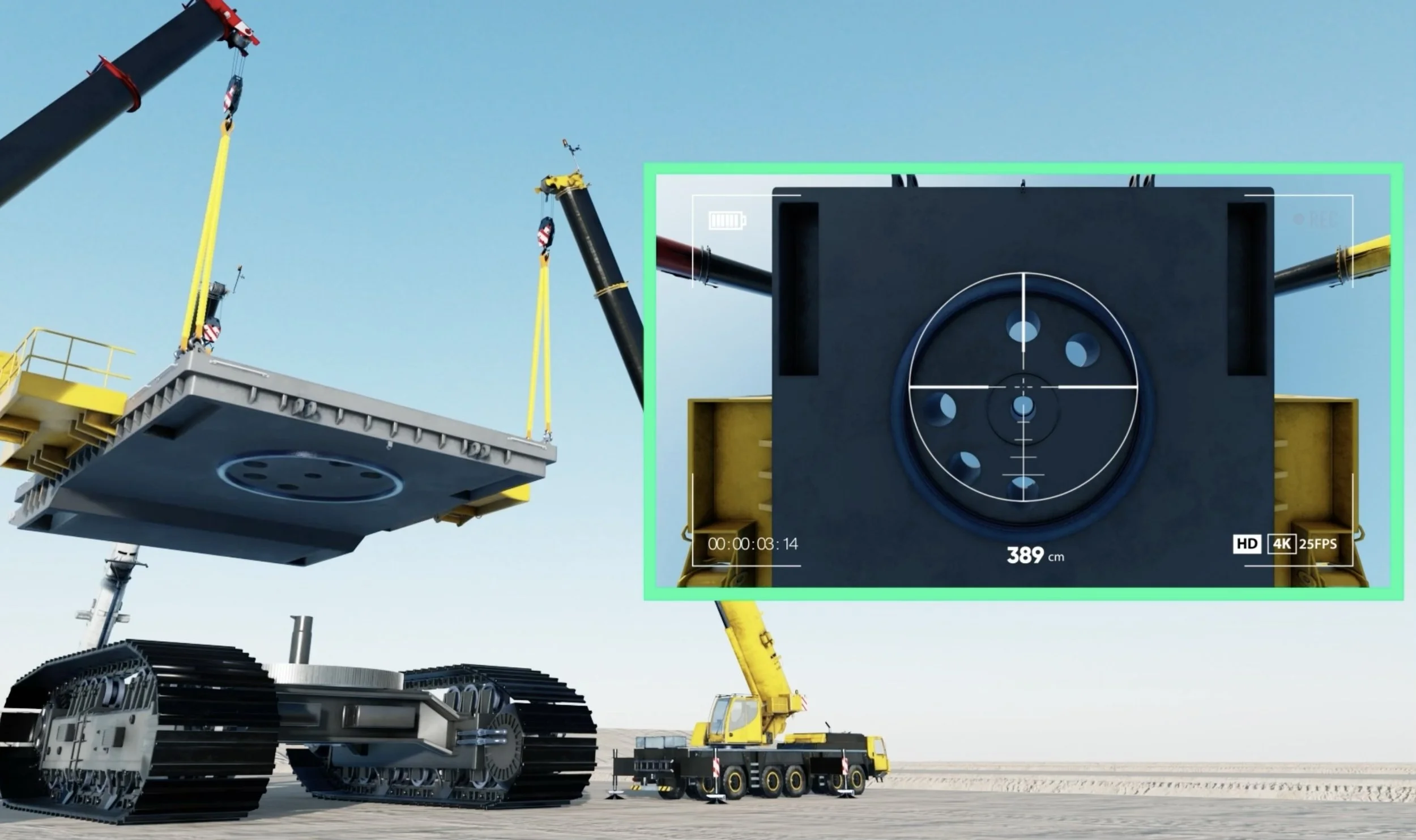

Vista imagen cámara 1 posicionada en el pin central del Truck Frame
La cámara posicionada en el pin central nos permite visualizar el Revolving Frame durante toda la maniobra de izaje realizada por la grúas.
Gracias a su sistema de inteligencia artificial es capaz de medir en tiempo real la distancia a la que se encuentra el componente a medida que se aproxima a su punto de instalación, además la cámara detecta automáticamente el centro del orificio donde debe ingresar el pin central, si ambos elementos nos están alineados correctamente el sistema lo indica en color ROJO y muestra la distancia exacta que debe corregirse, una vez lograda la alineación entre el pin central y el orificio del Revolving Frame se realiza la maniobra final de instalación la cual se completa con mayor precisión, eficiencia y seguridad gracias al sistema de BE-EQ6.

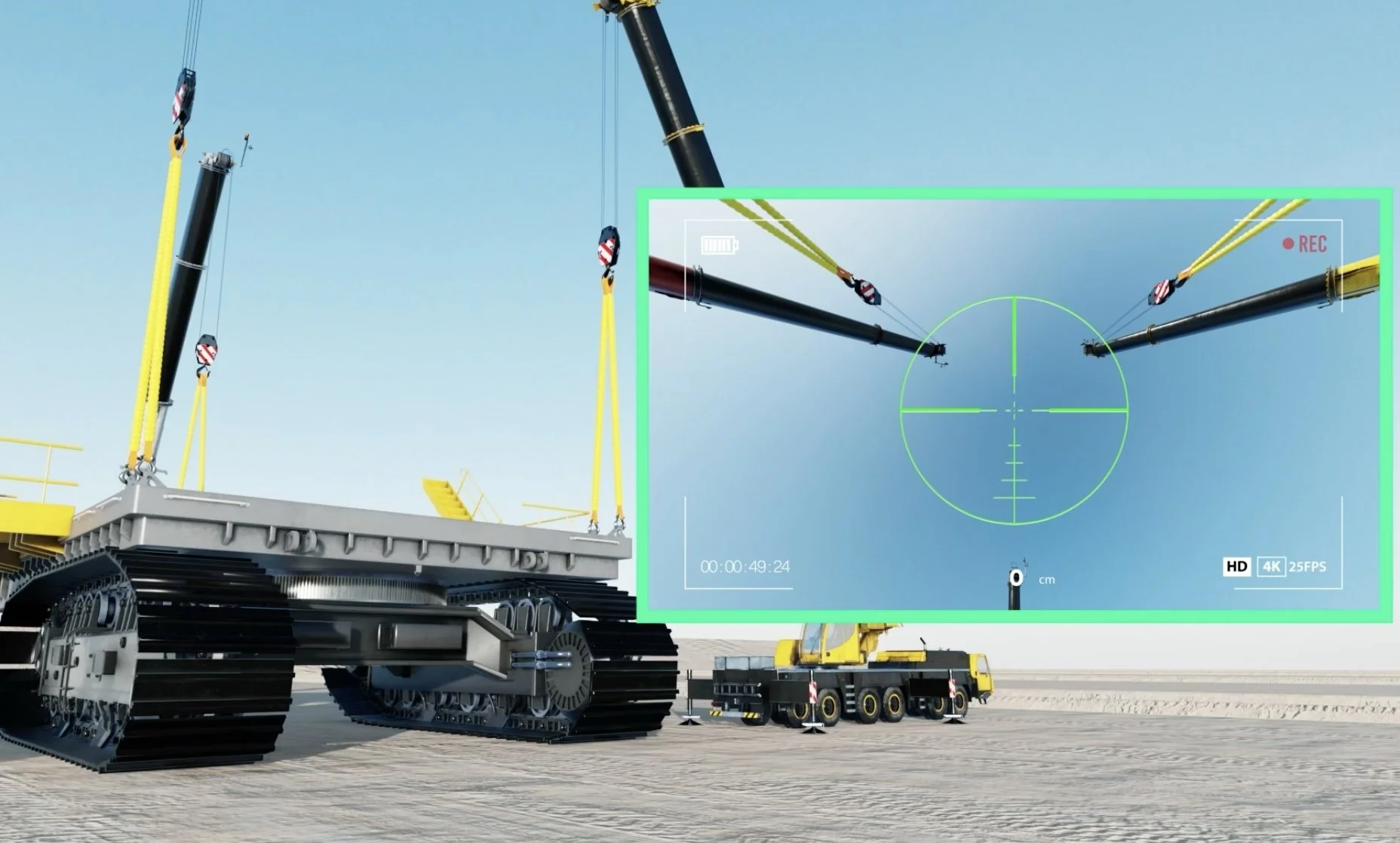

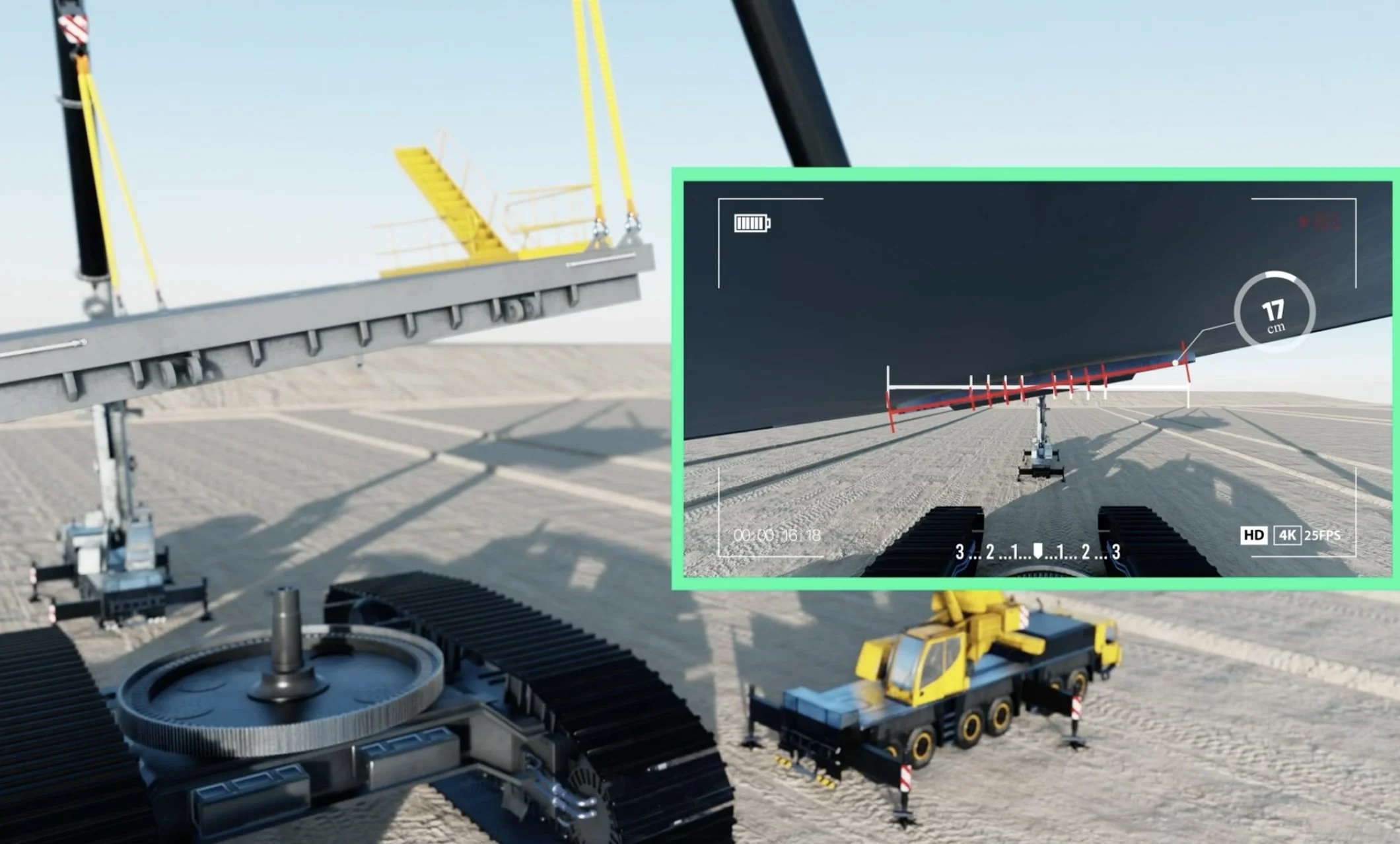

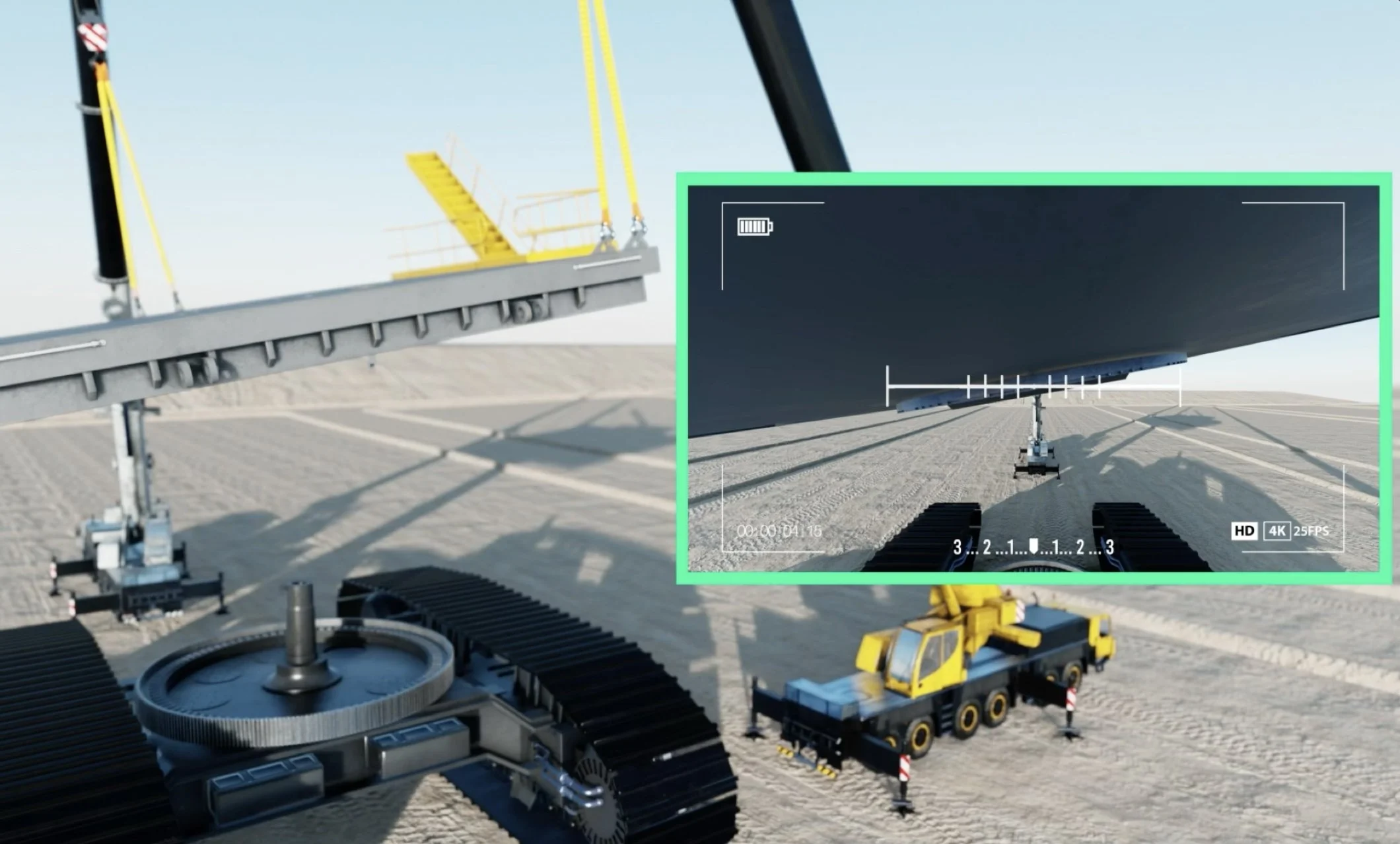

Vista imagen cámara 2 posicionada en la parte superior central del Revolving Frame
La cámara que está posicionada estratégicamente en el Revolving Frame tiene como misión fundamental controlar su correcta nivelación.
De esta manera el sistema facilita la alineación del eje, mejora la eficiencia de la operación y sobre todo aumenta la seguridad del trabajador reduciendo sus exposición a zonas de peligro durante maniobras críticas de izaje.
Gracias a su avanzada tecnología de inteligencia artificial el sistema es capaz de reconocer de manera inmediata cuando la nivelación es incorrecta facilitando y agilizando la corrección de la nivelación con claridad y precisión absoluta garantizando la estabilidad y próxima instalación en el pin central.Gracias a su avanzada tecnología de inteligencia artificial el sistema es capaz de reconocer de manera inmediata cuando la nivelación es incorrecta facilitando y agilizando la corrección de la nivelación con claridad y precisión absoluta garantizando la estabilidad y próxima instalación en el pin central.

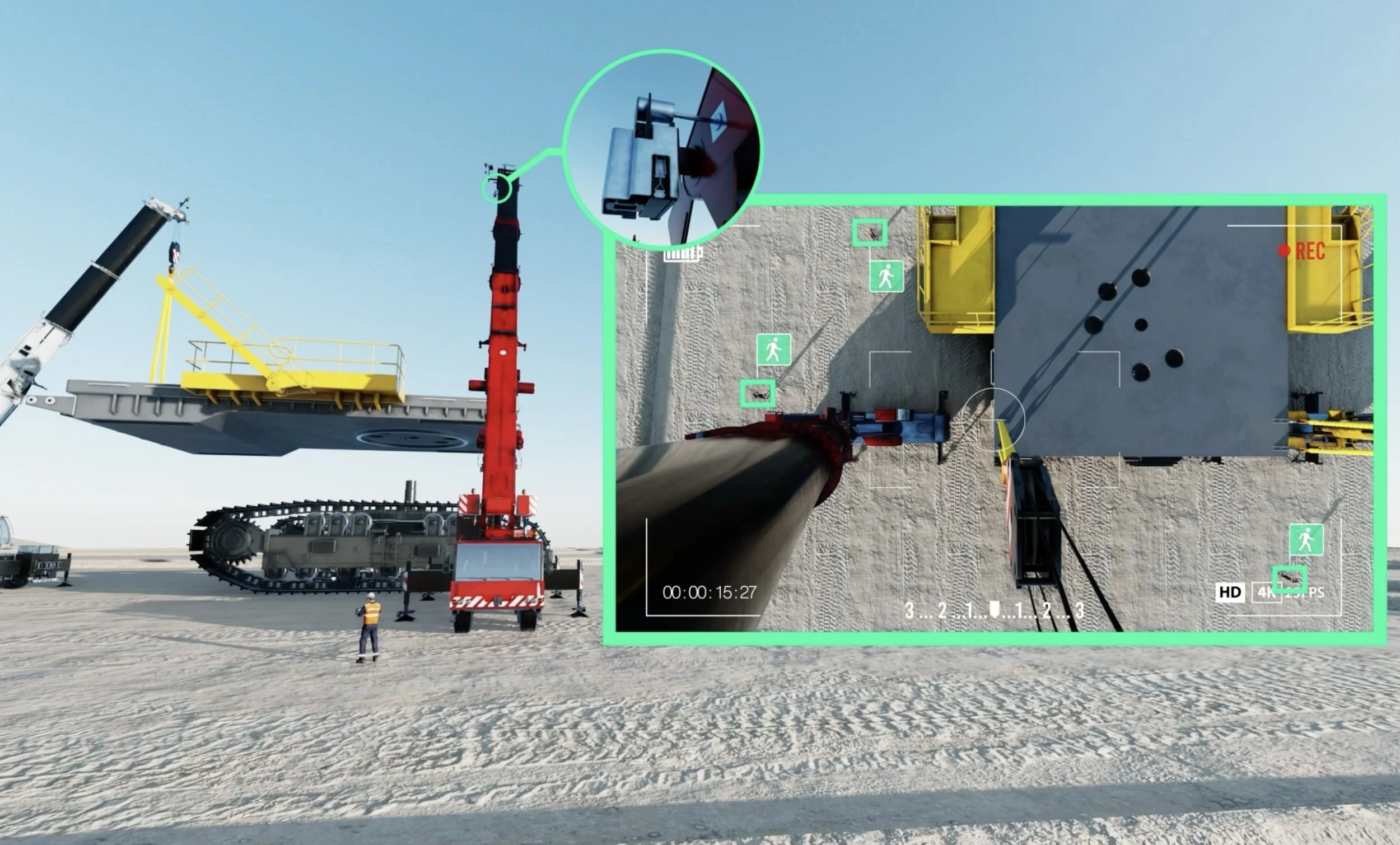

Complemento del sistema con otra cámara pendular vista 360°
Es posible agregar una nueva cámara con sistema pendular en la punta de cualquier grúa para obtener una vista cenital que permita visualizar a los trabajadores que están cerca del área de izaje quienes son reconocidos automáticamente mediante la tecnología de Inteligencia artificial de la cámara.
