BIRD EYES
PUENTES GRÚAS
BHP Escondida
Sistema de Monitoreo
Nuestro sistema de Monitoreo fue desarrollado con el objetivo de ofrecer alternativas reales y solidas apuntadas a la seguridad operacional, en ambientes ya sea mineros e industriales. El eje principal de nuestros equipos y desarrollos es aportar con tecnologías adecuadas para el uso y función en lugares hostiles y en condiciones desfavorables.
SYSTEM
Cámara Fija
Una integracion de equipos configurados para trabajar en conjunto y entregar una óptima solución ante la necesidad de contar con Vista Panorámica HD, equipos robustos y tecnología Inalámbrica.
-
Cámara HD envía información a través de un cable coaxial blindado hasta un Amplificador de Señal, este Amplificador (AMP) recepciona la señal y la multiplica para las salidas requeridas; y las envía a través de un Cable coaxial blindado hasta el Transmisor TX ubicado en su misma base.
Transmisor TX envía información mediante RF hacia el receptor RX ubicado junto a cada uno de los Monitores Inalámbricos portátiles.

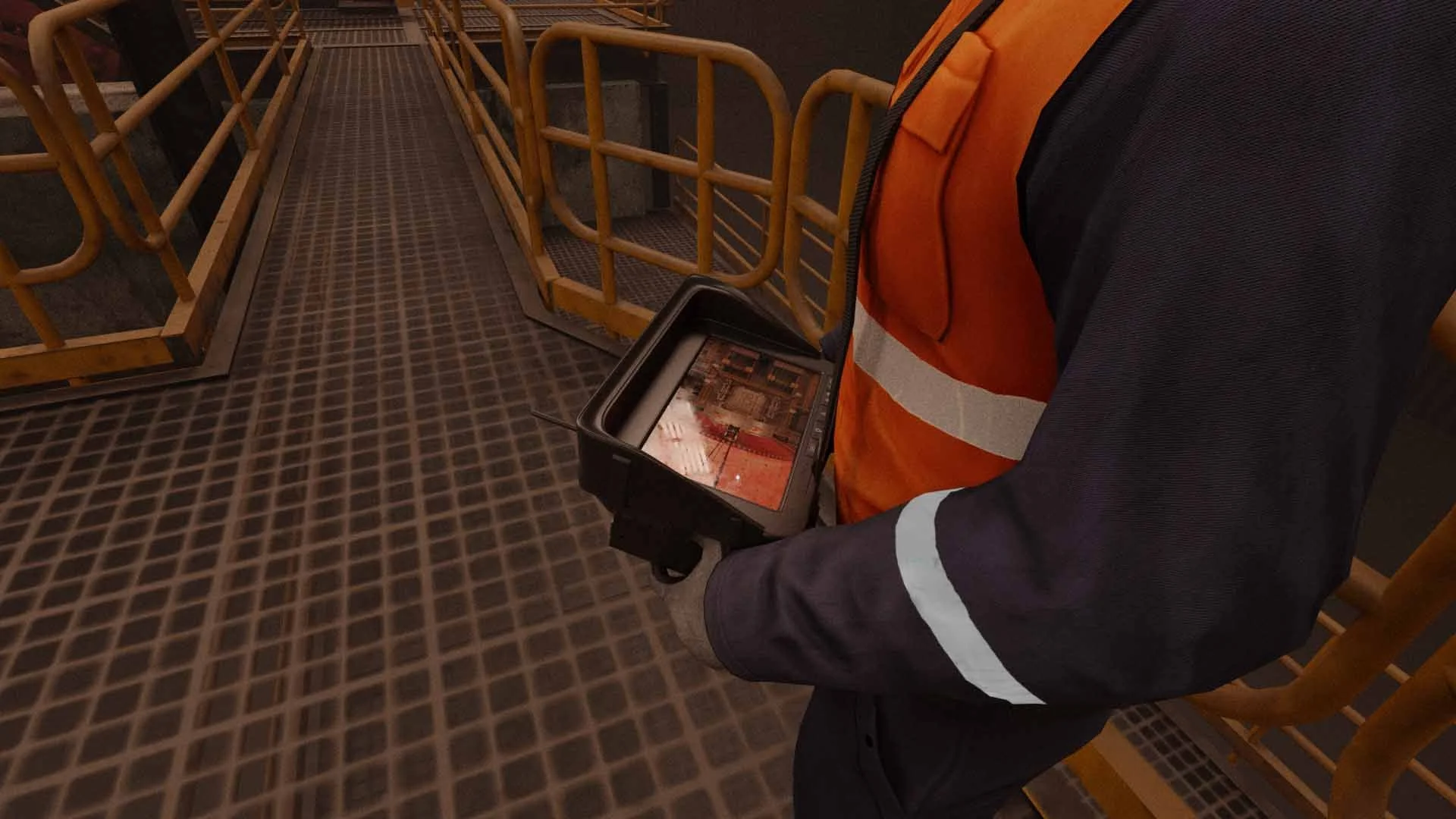

Receptor RX recibe la información y permite su visualización en Monitor Inalámbrico portátil.
Montaje System Cámara Fija

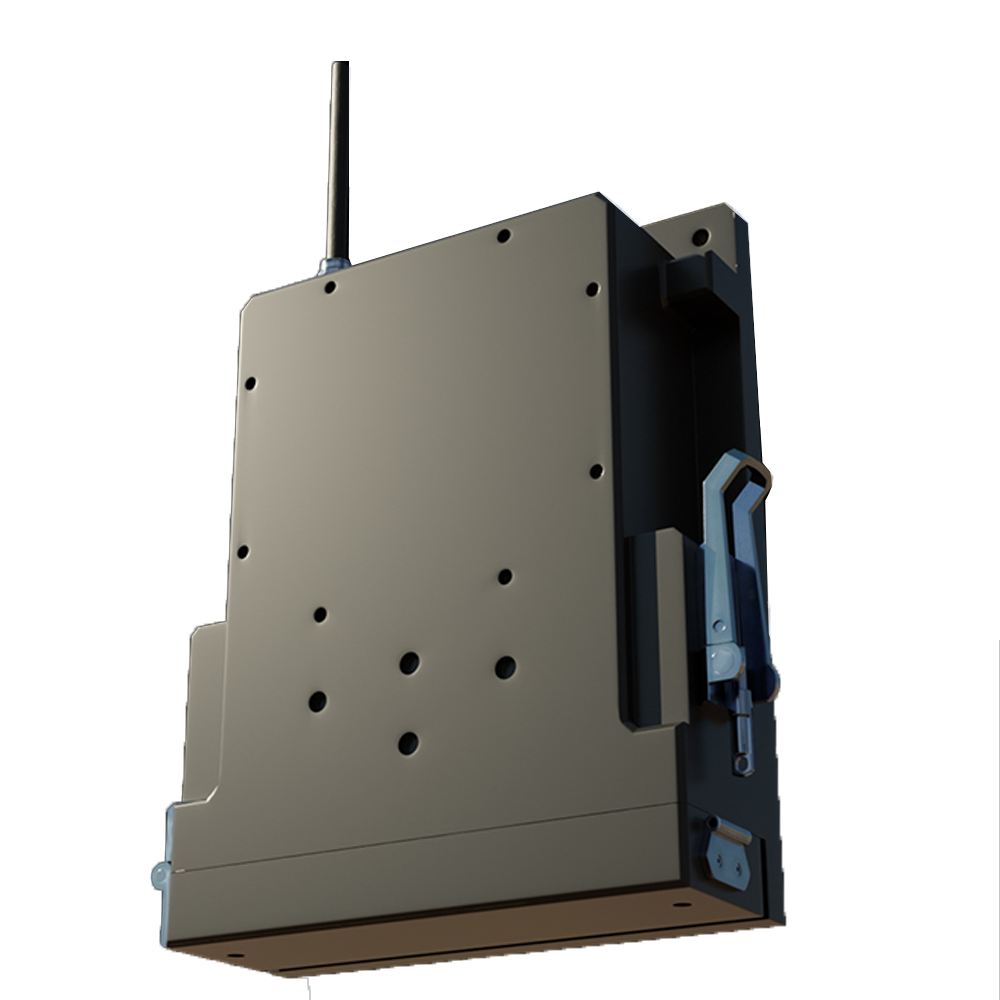

BBox

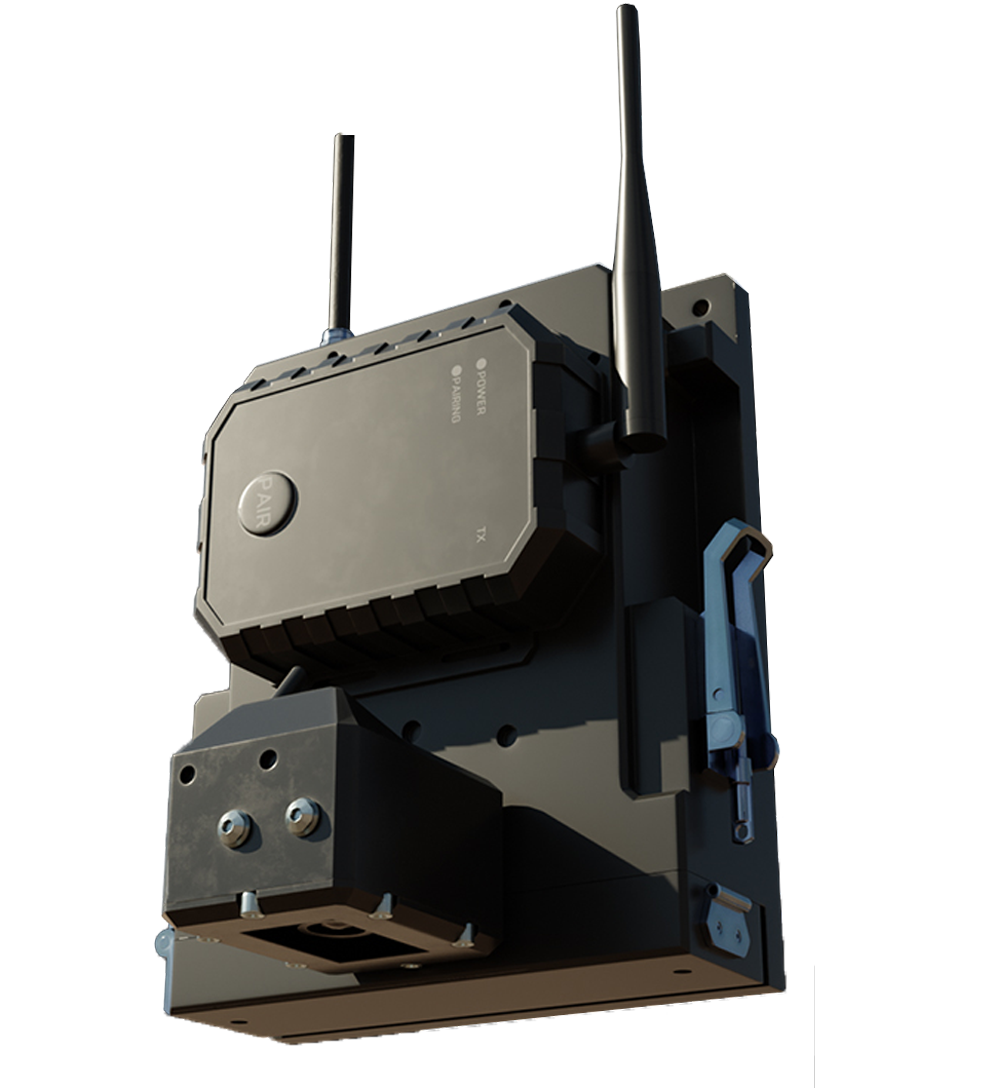

BBox - TX
BBox - TX
Cámara
BBox - TX

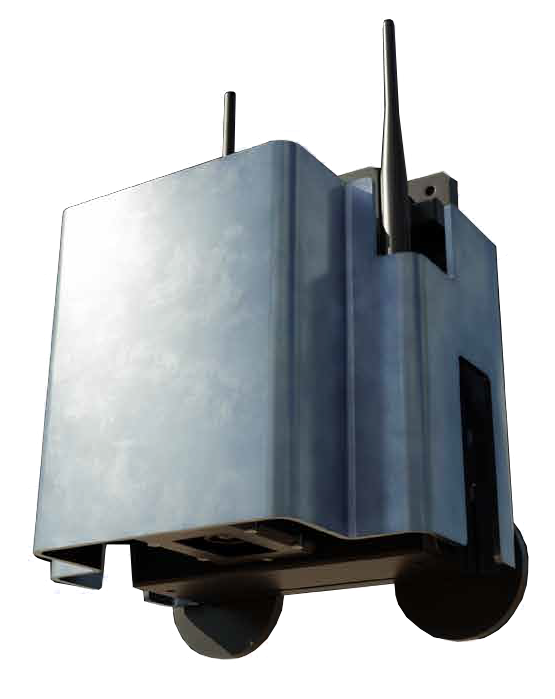

Cámara - Carcasa
-
Por una parte, contamos con una Cámara HD fabricada en aluminio de alta resistencia, robusta, con una imagen de video en alta definición.

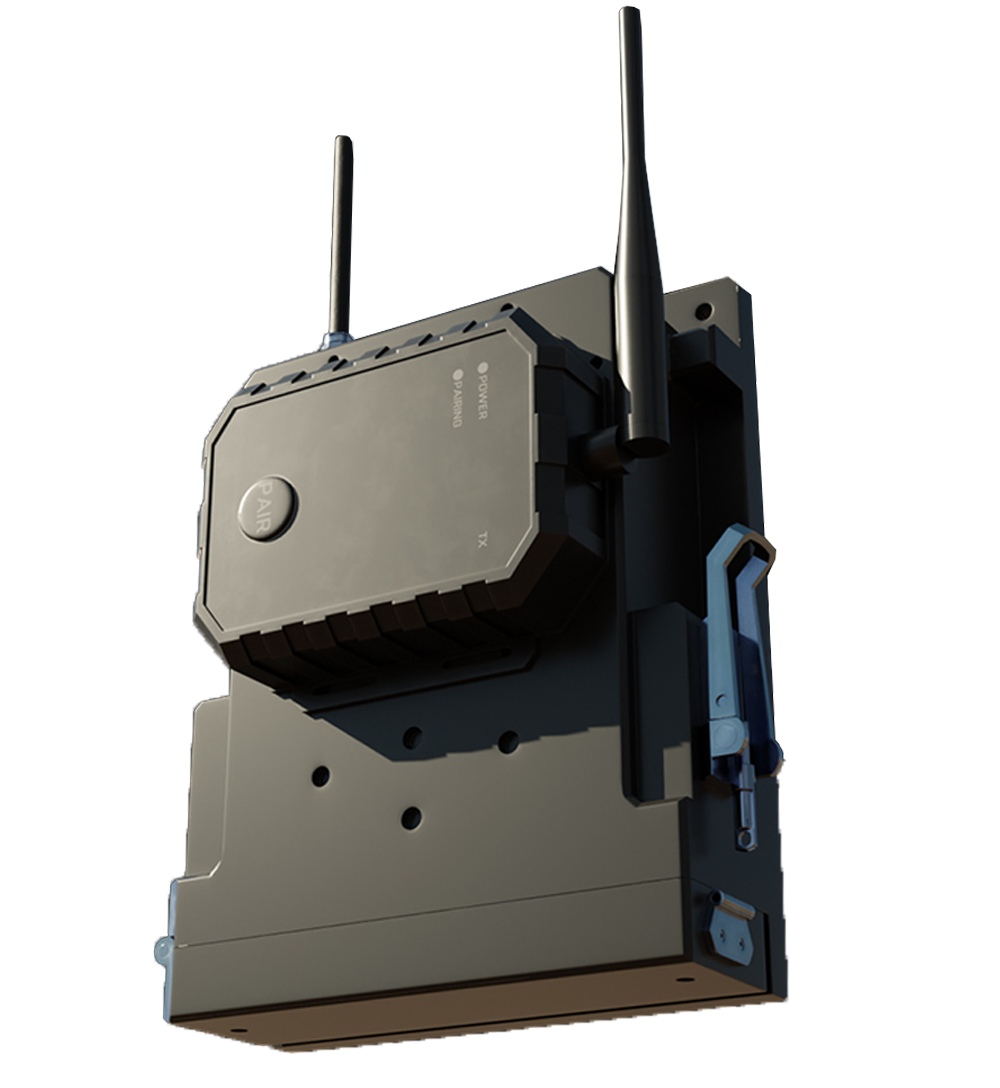

Cuenta con un Transmisor TX altamente resistente, capacidad de comunicación de 150 metros vista, todo esto alimentado con una Batería de Litio recargable, diseñada para alto rendimiento, con una duración de hasta 28 horas continuas, en base a configuración de detección de NO uso de monitor por unos minutos.

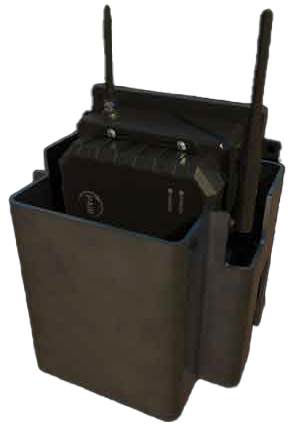

Estos elementos están montados de manera compacta en una carcasa metálica con soporte y recubrimiento para una protección total.

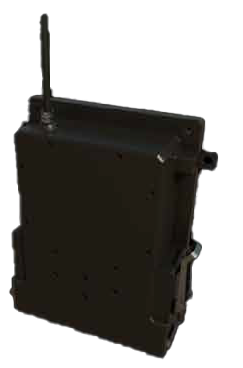

Montaje

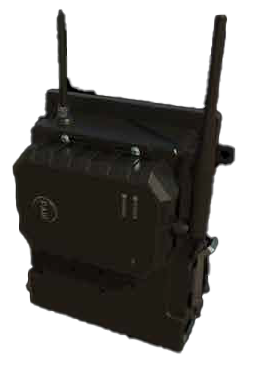

RX - TX
BBox
BBox - TX
BBox - TX
Carcasa
-
En cuanto a la comunicación, nuestros equipos cuentan con señal de Radiofrecuencia (RF), siendo esta, la que entrega un mejor resultado en ambientes mineros, industriales o donde existen diversos equipos operando con tecnologías similares.
Esta señal permite un mejor rendimiento de todo el sistema en sí, ya que otorga una mayor duración a las Baterías (sobre 30 horas continuas), mayor rango de distancia, Comunicación TX y RX sin pasar por un amplificador y mayor rapidez en la entrega y visualización de datos.
Por otra parte, la configuración mediante señal de RF contempla un analizador de señales o frecuencias (Modulo de Frecuencia Automática) en el sector donde se está operando; este analizador detecta tanto señales activas dentro del área, posibles señales parasitas, como así también señales disponibles.
Cuando detecta la posibilidad que alguna de estas señales pudiera interferir en la comunicación, realiza internamente un cambio de Frecuencia a alguna de las Frecuencias disponibles, esto lo hace de manera automática e imperceptible por el usuario, sin interferir en la transmisión de datos.
Finalmente, subrayamos el concepto de desarrollos Heavy Duty al considerar el que todos nuestros equipos pueden ser reforzados para ambientes ácidos o nubes con contaminación permanente, elevando el grado de protección de IP69K a NEMA 4X.

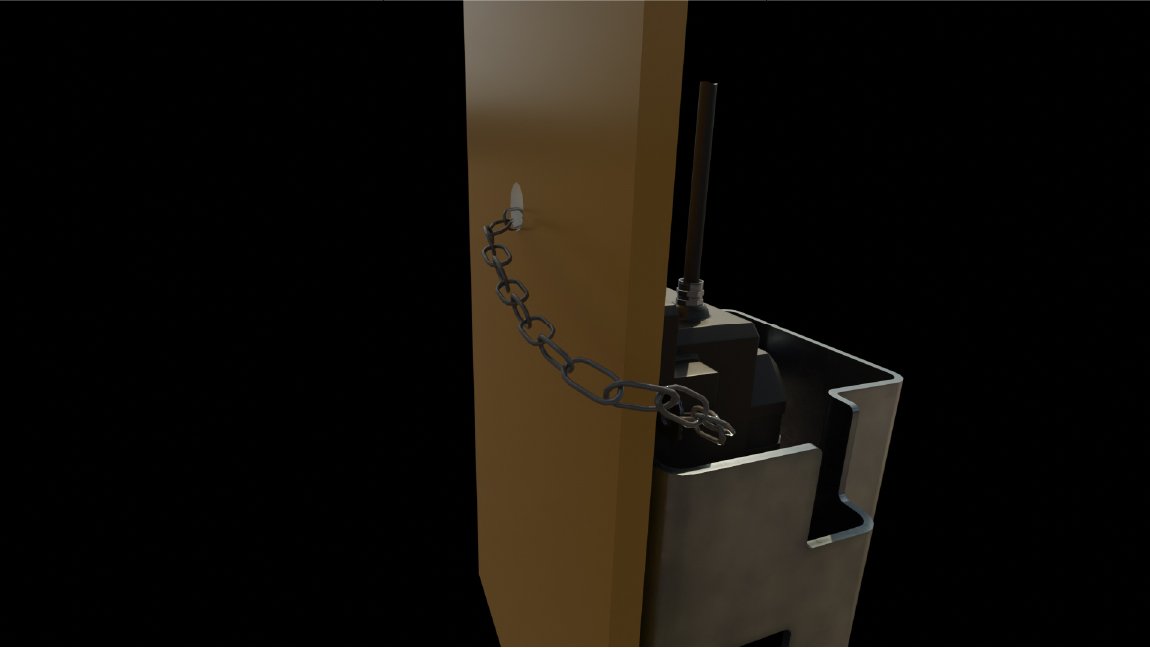

Vista Cámara
y Placa “T”

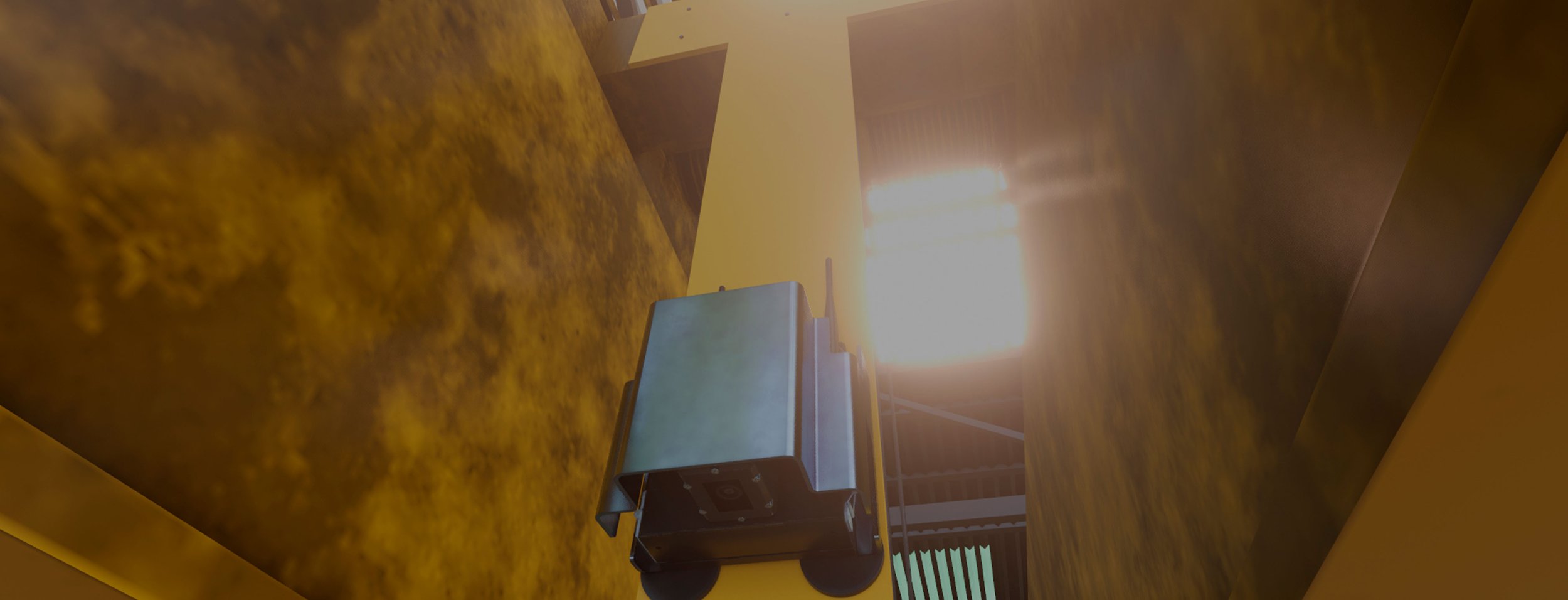

Vista Cámara desde el carro
Placa tipo “T” Fijada al carro

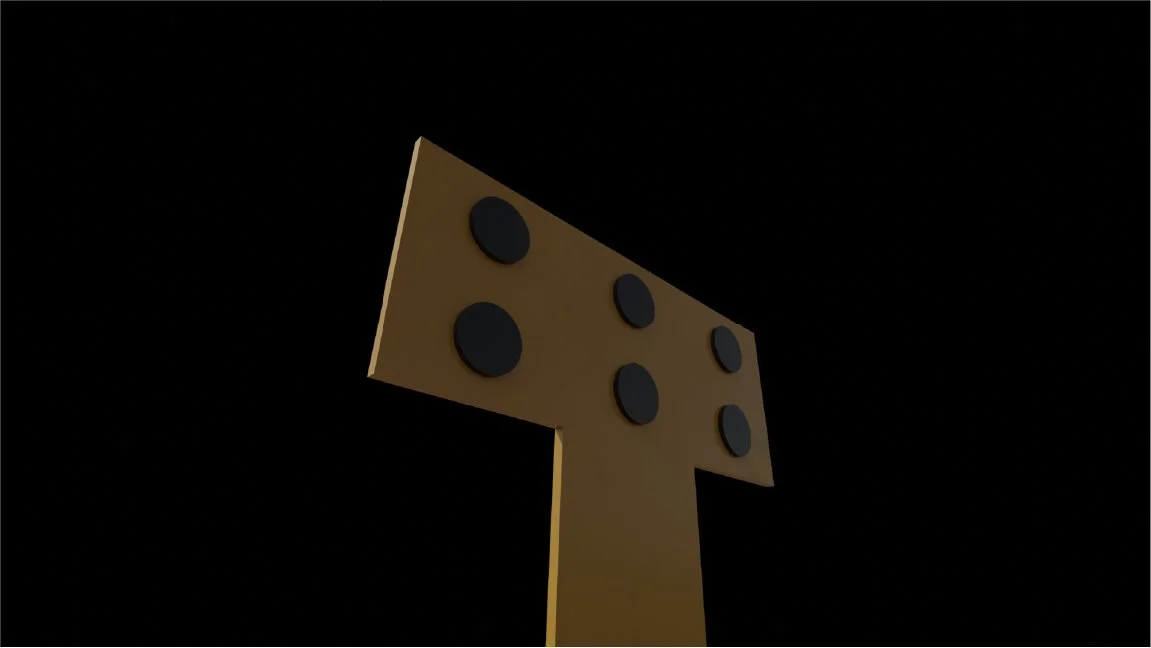

Se diseñó un placa Tipo “T” de metal imantada que va adosada al puente grúa. La cámara se amarra con una cadena para su mejor fijación en caso de seguridad.

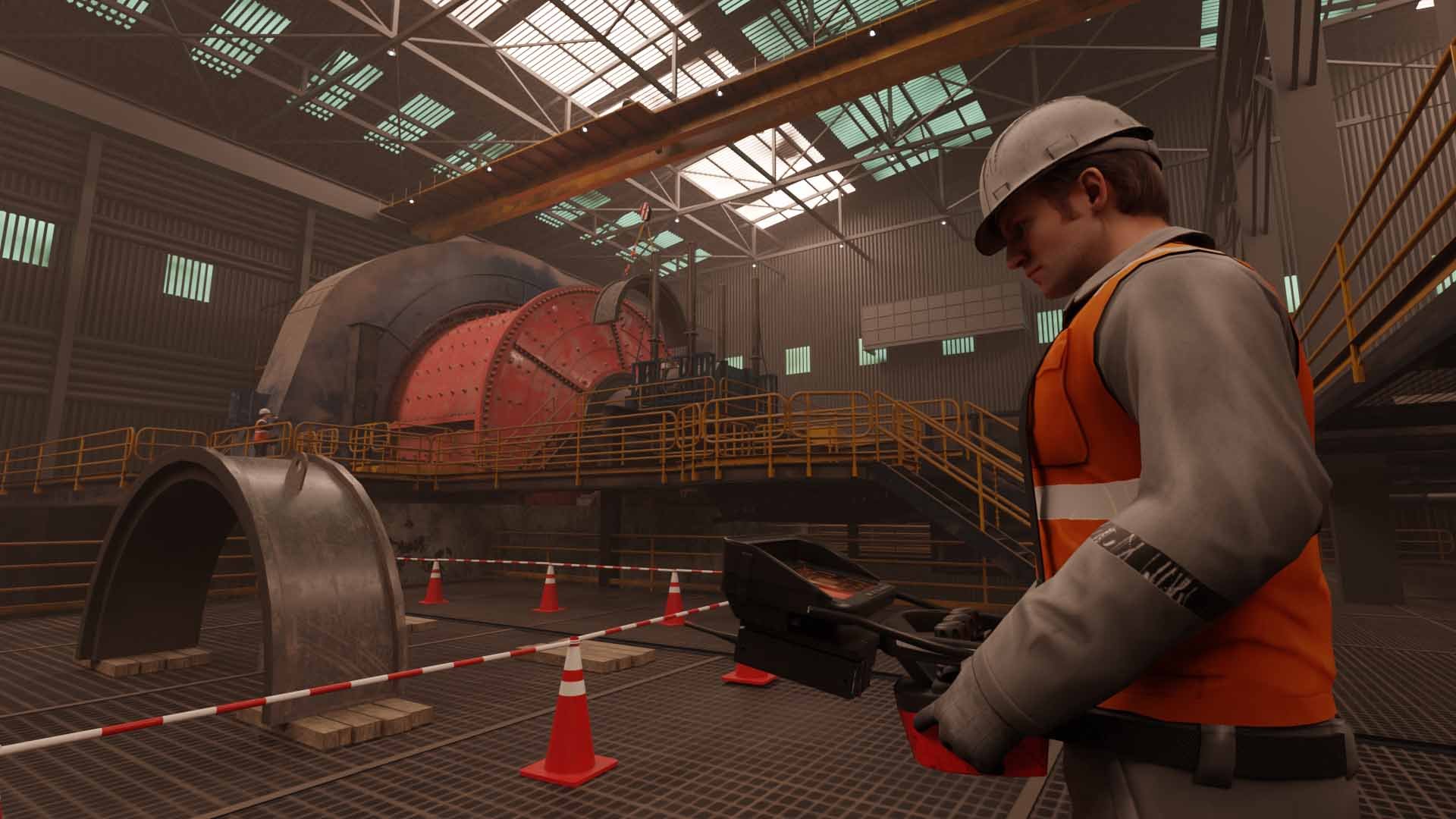

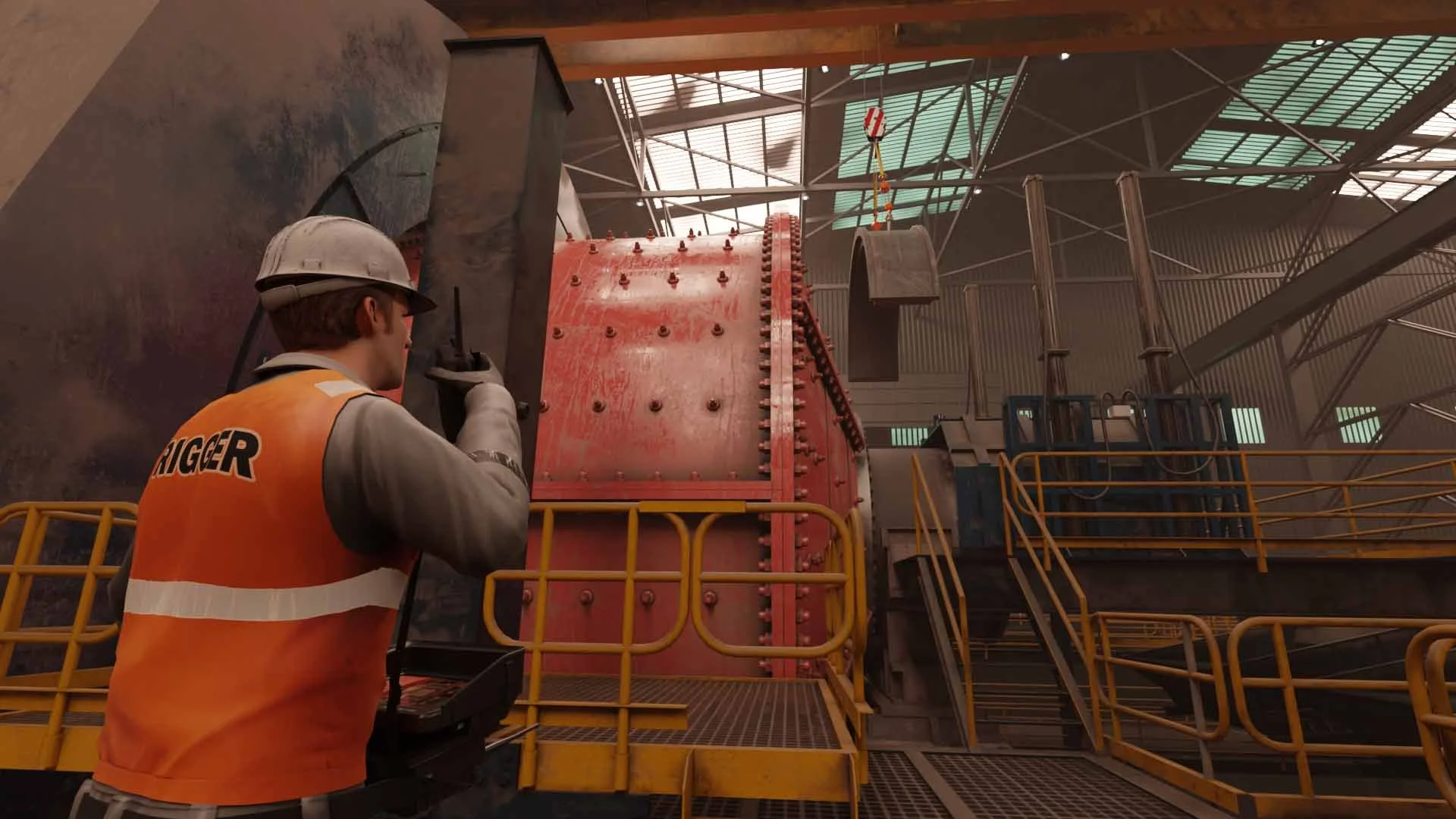

Vistas en monitores simultáneos con tecnología RF
-
Cámara HD envía información a través de un cable coaxial blindado hasta un Amplificador de Señal, este Amplificador (AMP) recepciona la señal y la multiplica para las salidas requeridas; y las envía a través de un Cable coaxial blindado hasta el Transmisor TX ubicado en su misma base.
Transmisor TX envía información mediante RF hacia el receptor RX ubicado junto a cada uno de los Monitores Inalámbricos portátiles.
Receptor RX recibe la información y permite su visualización en Monitor Inalámbrico portátil.

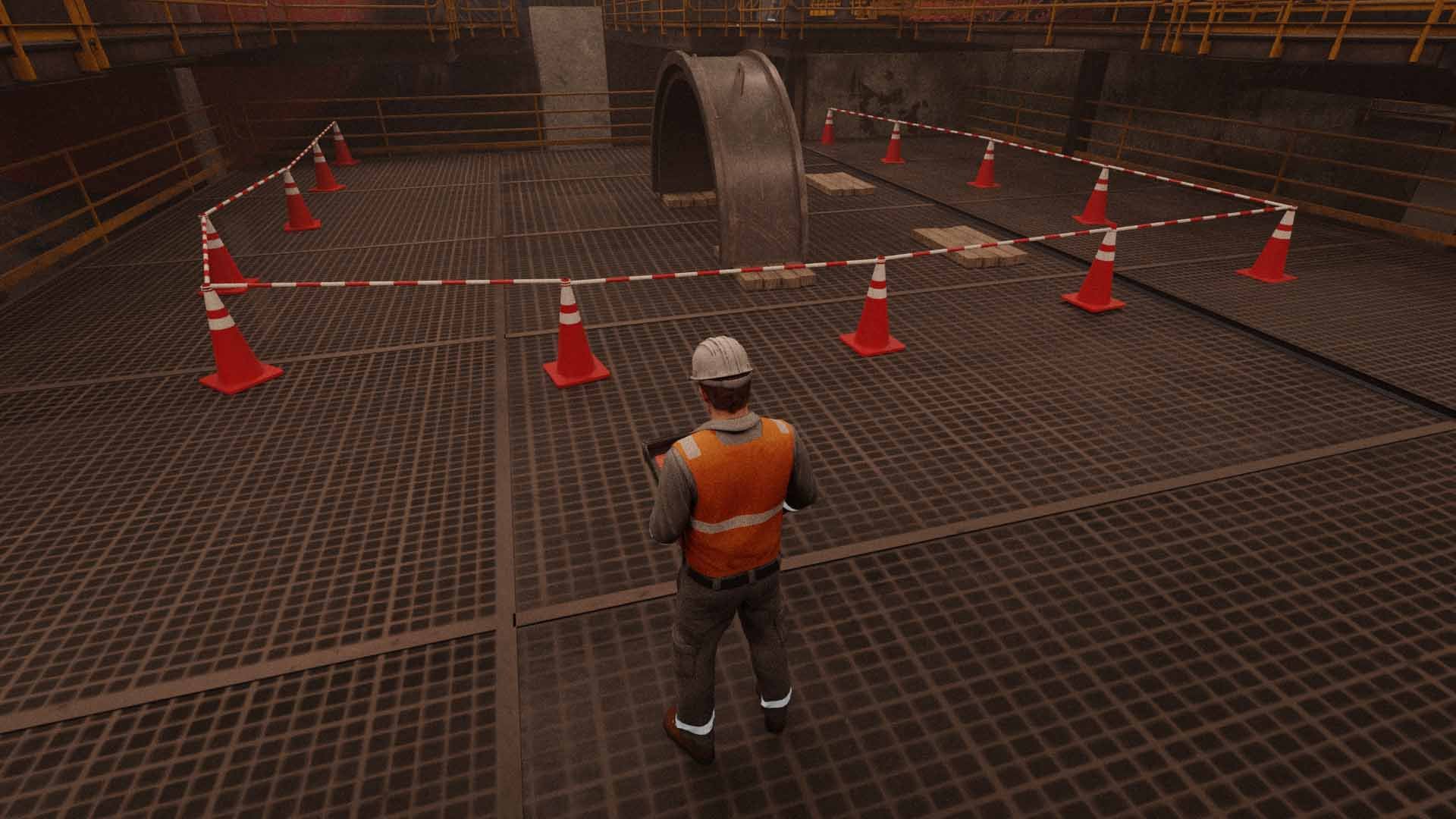

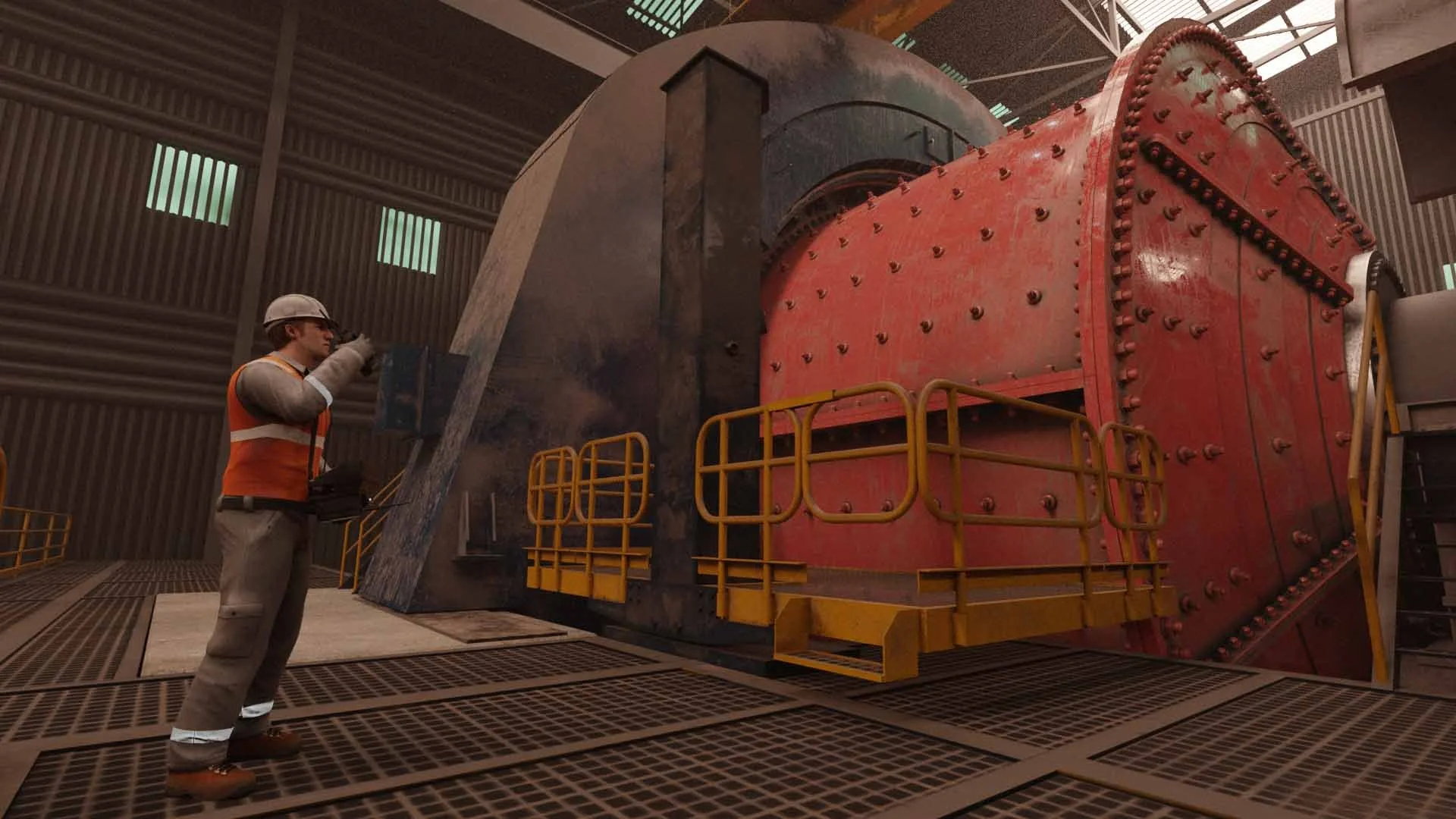

Vista con 1 Monitor

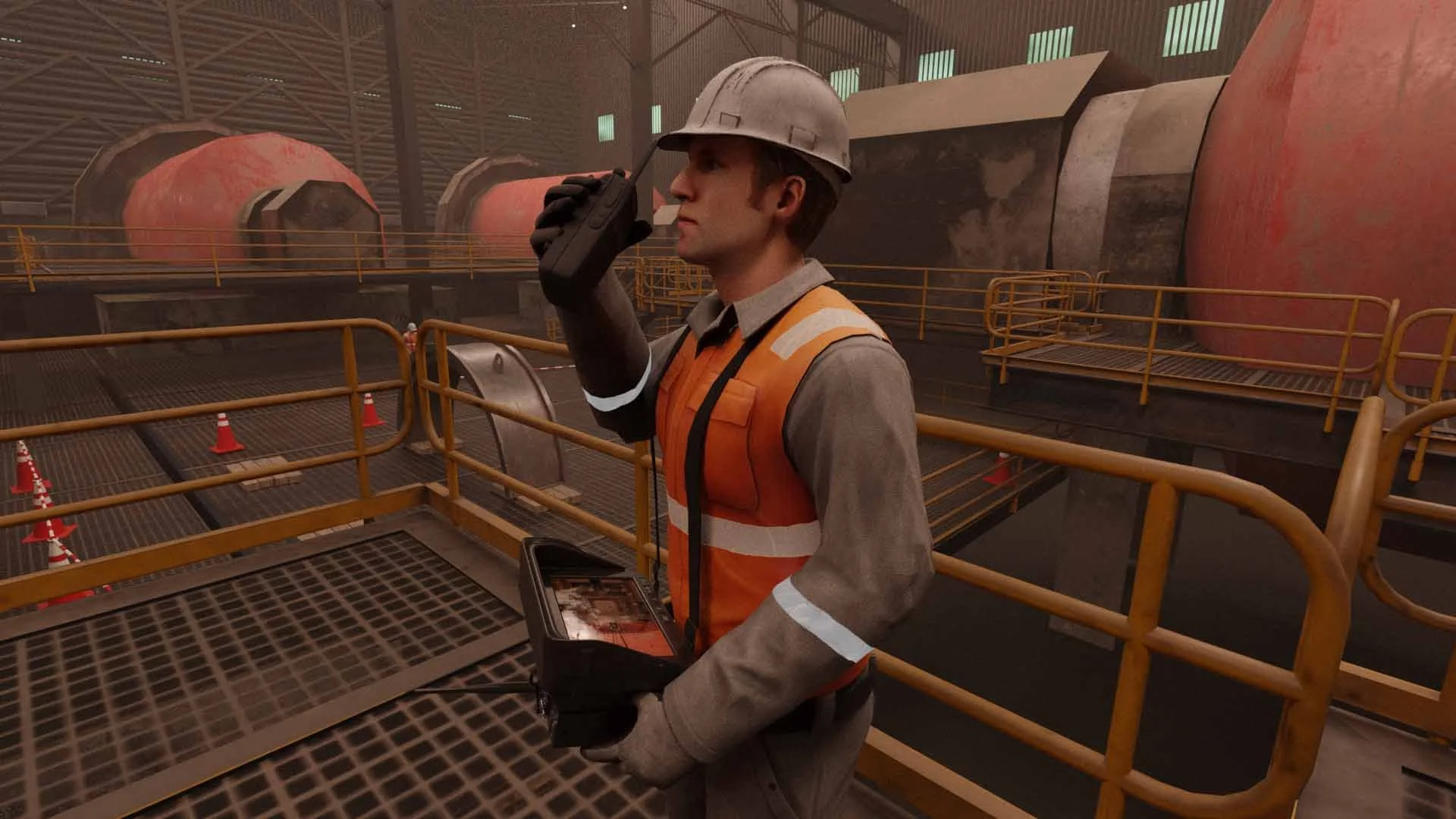

Vista con un segundo Monitor simultáneo

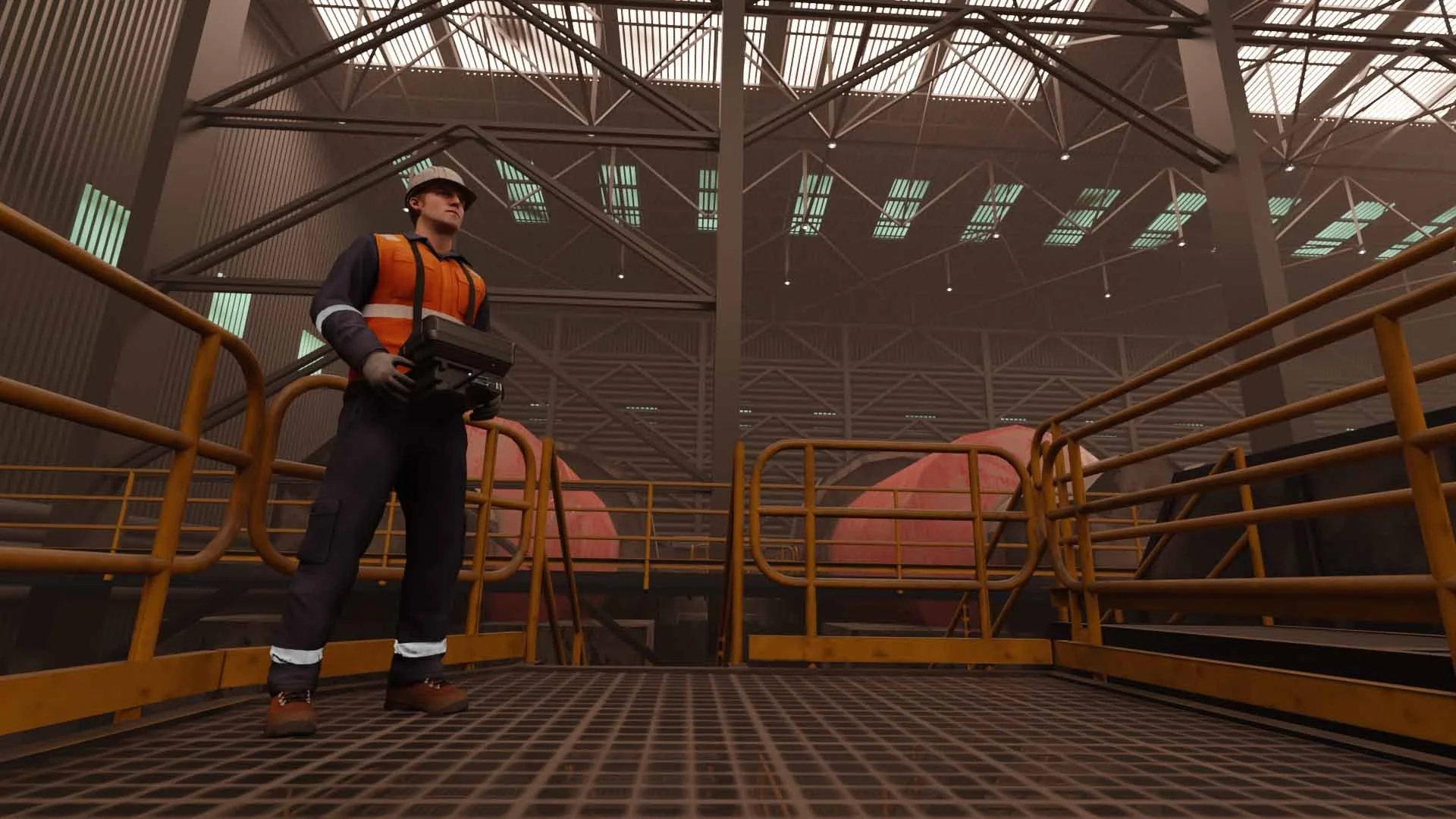

Vista con un tercer Monitor simultáneo
-
Todos los dispositivos que componen el bird eyes (cámara, transmisor, receptor y monitor) son autónomos y operan mediante baterías de litio de gran capacidad y recargables.
-
Asimismo, todos los dispositivos del bird eyes se montan o posicionan rápidamente gracias a sus bases magnéticas, optimizando los tiempos y evitando perforaciones o montajes irregulares.
